Хорошее самочувствие и высокая работоспособность работников зависит от качественно смонтированной вентиляции в офисе. Головная боль, активность в течение всего рабочего дня – от всего этого легко избавит качественный и свежий воздух.

Научно доказано, что среднестатистический служащий занятый умственным трудом максимально эффективно работает при температуре окружающей среды не более +26 градусов. Большинство из них подтвердят, что температура воздуха в не кондиционируемых и не проветриваемых комнатах достигает +32 градусов. Весь комплекс неблагоприятных рабочих условий: высокая температура в помещении, отклонения норм необходимой влажности воздуха от имеющейся, катастрофический недостаток кислорода. Все это приводят к быстрой утомляемости функционирующего персонала и снижению его работоспособности, соответственно, данная атмосфера обязательно скажется на потерях рабочего времени и снижении доходов предприятия.

Определение вентиляции

Правильная вентиляция офиса — это главное решение приведенной проблемы. Ведь, вентиляция организовывает правильный воздухообмен в любом помещении (не зависимо от его предназначения), создавая при этом благоприятную среду для здоровья и жизнедеятельности человека.

«Правильный» воздух для человека имеет состав: кислород — 21%, азот – 78%, аргон – 0,9%, примеси прочих газов не более 0,11%. Если человек не получает «правильный» воздух на протяжении длительного времени, то в его организме начинает стремительно развиваться процесс старение клеток и тканей.

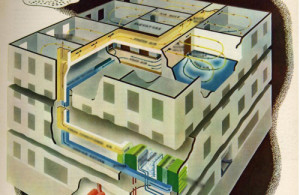

Вентиляционные системы – это комплексные сооружения из различных устройств и всевозможных агрегатов, которые создают и могут регулировать воздухообмен в любом помещении.

Устройство вентиляционных систем

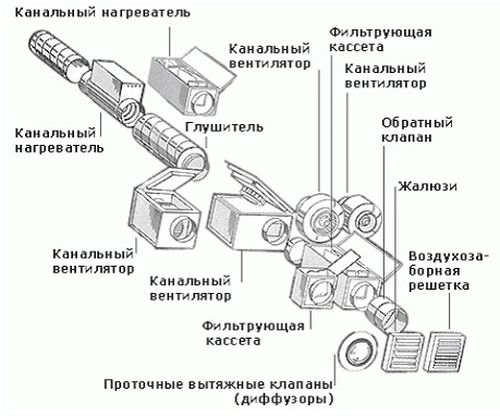

Перед тем, как разобраться, как устроены системы вентиляций для офисов, промышленных и жилых помещений, следует отметить, что оборудование в них может быть всего трех направлений: оборудование для создания потока воздуха, оборудование, обрабатывающее воздушные потоки и оборудование, которое распределяет обработанный воздух.

Общая характеристика вентиляционных систем

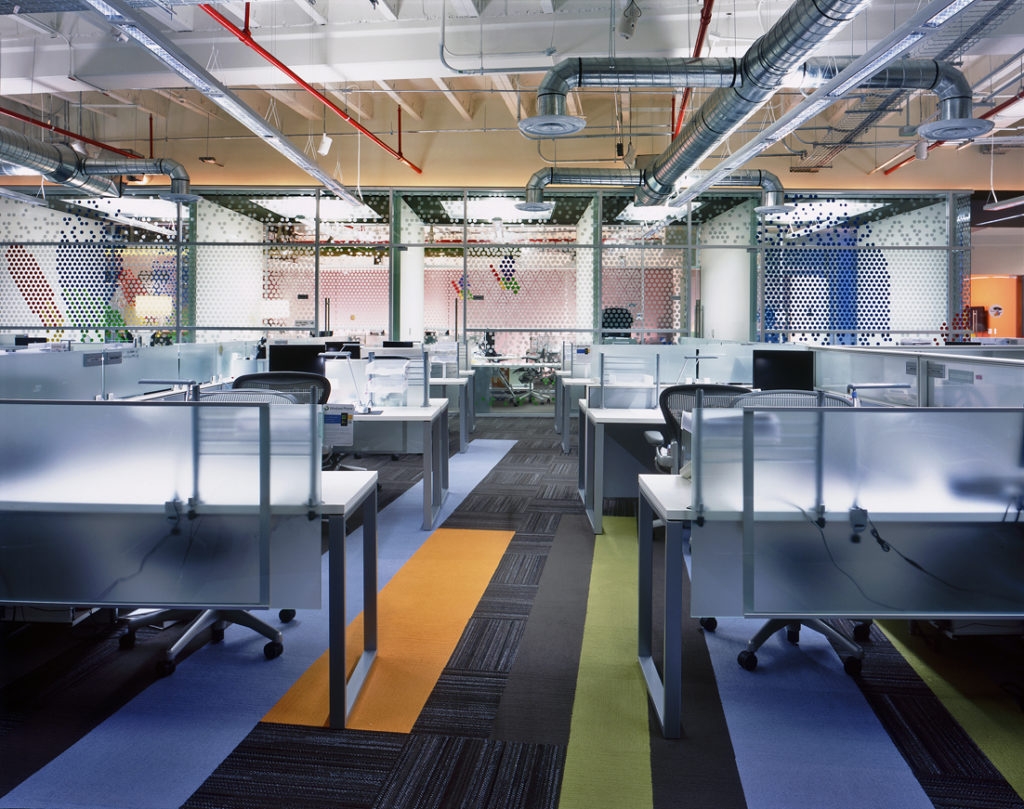

Современный офис – это большой муравейник, где работает большое количество людей. В основном по этой причине в данном помещении постоянно душно. Плюс ко всему современные стеклопакеты совершенно не пропускают воздушные потоки с улицы. Если владельцу не безразлична рабочая атмосфера на территории офиса, то он уделит особое внимание установке вентиляции в офисе.

Все современные бизнес-центры и офисы предполагают проектирование и расчет вентиляции офиса еще на начальных стадиях строительства зданий. Это дает возможность наиболее оптимально рассчитать объем воздушных потоков, необходимых для пространства и создания общей системы.

В старых зданиях место для таких помещений не предусмотрено, поэтому очень важно, чтобы специалисты, работавшие над данным проектом, смогли грамотно спроектировать всю систему, которую возможно разместить в любых помещениях.

В настоящее время при строительстве зданий для офисов помещения сдаются без хорошего ремонта и арендаторы либо собственники ремонтируют все самостоятельно, по своим собственным проектам. Система вентиляции монтируется от общих вентиляционных труб через установленные на всех этажах огнезащитные клапаны.

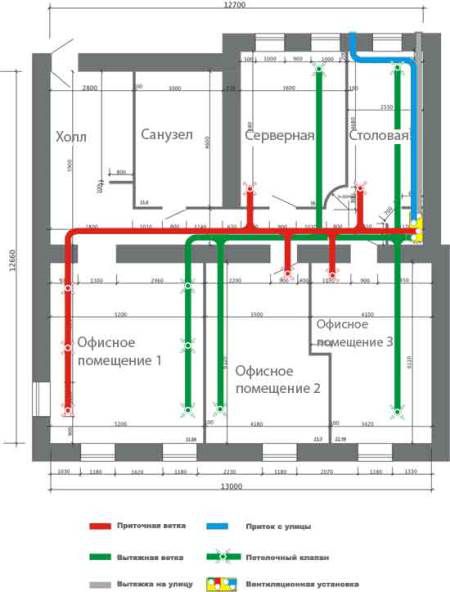

Проект системы вентиляции офиса

На систему вентиляции офисного здания возлагается целый ряд функций. Поэтому при проектировании учитываются многие факторы, регламентируемые правилами СНиП вентиляции офисных помещений №№ 2.09.04.87 и 2.04.05.91. Система собирается из узлов различной стоимости, функциональности и конструкции. Задача проектировщиков правильно их подобрать.

С заказчиком согласуются следующие моменты:

• расположение вентиляционной установки;
• расположение вентканалов;
• мощность электросистемы, возможность подачи воды;
• необходимость и пути дренажной системы;
• доступ к оборудованию после установки;
• возможность изменения конструкции.

Проектирование систем вентиляции для офисов включает:

• расчеты теплопритоков для каждого отдельного помещения в зависимости от архитектурных особенностей, назначения с учетом технического задания к проекту;
• расчет воздухообмена;
• аксонометрическая схема коммуникаций;
• аэродинамический расчет, позволяющий определить площадь сечений воздуховодов и потери давления по сети;
• подбор всего необходимого оборудования для комплектации системы вентиляции в офисе;
• расчет мощности обогревателя в приточной установке;
• подготовка пакета проектных документов.

Техническое оснащение подбирается одновременно с составлением проекта и учитывает все требования заказчика. Правильно скомпанованная система вентиляции любого офиса повышает производительность труда сотрудников на 20% и выше.

Общепринятые нормы

Проект вентиляции офиса в большей степени зависит от общей рабочей площади помещения, количества приглашенных сотрудников и необходимой офисной техники, а также от общего периметра примыкающих производственных площадей.

Стандартный необходимый объем подаваемого свежего воздуха:

• для офисных рабочих помещений – 60 м3/ в час на 1 индивида;
• для помещений, где проводятся совещания и переговоры достаточно 20 м3/час на 1 индивида;
• Средняя температура подаваемых воздушных потоков от +20 градусов до — 2°градусов.
• Объем использованного воздуха, который необходимо удалять:
• для туалетных помещений – 50 м3/час на единицу техники;
• для небольших кухонь достаточно 10 м3/час на квадратный метр;
• для офисных помещений можно рассчитать, опираясь на санитарные нормы, которые рассчитываются на нужное количество работников.

Виды вентиляционных систем

Вентиляции отличаются друг от друга методами очищения:

• приточно-вытяжная вентиляция в офисе. Функционирует при помощи сплит системы.

Чаще всего данный вид вентилирования применяется на площадях менее 600 квадратных метров. Расчёт вентиляции офиса высчитывается согласно строго установленным нормам. Это значит, что на 1 активного индивида должно приходиться не менее 60 м3/час.

Располагать оборудование для данного вида вентиляции лучше за поверхностью потолка коридорного или технического помещения, туалета. Функционирование воздушных потоков функционирует по сформированным сетям воздуховодов, подача воздуха осуществляется при помощи специально установленных решеток в стене или диффузоров на потолке.

Забор свежего воздуха производится на высоте примерно 2 метра от земляной поверхности. Схема подачи следующая: воздух прогоняется через очищающий фильтр, если есть необходимость подогревается. Выбрасываются воздушные потоки в вентиляционный канал.

Чтобы при постоянном нагреве потоков воздуха сэкономить электричество многие устанавливают рекуператор. Это своего рода теплообменник, он преобразует уходящее тепло и подогревает приходящий. Рекуператор бывает двух типов: канальный или встроенный в вентиляционную установку.

В некоторых случаях функцию системы вентиляции в офисе выполняет кондиционер. Он может быть потолочными либо настенными;

• канальный кондиционер с добавлением уличного воздуха.

В большинстве случаев эта канальная система вентилирования используется для периметров малых площадей.

Этот вид вентиляции не только подогревает или морозит воздух, и поставляет в комнату уличные воздушные потоки. Данный эффект достигается при помощи монтирования данного вентиляционного оборудования, которое захватывает потоки и доставляет внутрь комнаты.

Эта установка способна одновременно выполнять функцию вентиляции и кондиционирования офиса. Ее принцип работы: в специальный отдел смешения попадают воздушные потоки с улицы, к нему прибавляются потоки, использованные и выведенные из периметра помещения. Они смешиваются и отправляются по воздуховодным каналам в нужную комнату.

Данный кондиционер лучше всего расположить над потолком в коридорном помещении либо туалете.

Преимуществом канального кондиционирования является отсутствие внутреннего блока. Недостатком – невозможность выставления конкретного температурного режима для разных комнат;

• приточно-канальная установка. Система функционирует при помощи базы VRF-системы и чиллер-фэнкойл.

Эта приточная вентиляция в офисе создана для больших площадей.

Проект вентиляции помещений под офис создается длительное время и несколько раз тщательно перепроверяется. Устанавливается данный механизм в отдельном хорошо оборудованном помещении – венткамера. В некоторых случаях техника монтируется на крыше здания.

Согласно общеутвержденным нормам вентиляции каждая составляющая механизма приточной вентиляции изготавливает индивидуально по заранее подготовленному проекту.

Секций всего 5:

1. секция шумопоглощения;
2. секция вентиляторов;
3. секция смешения;
4. секция фильтрации;
5. секция рекуператора.

Воздушные потоки функционируют по многочисленным воздуховодам. Подача и удаления использованного воздуха происходит посредством потолочных диффузоров и настенных решеток.

Система Vrf позволяет обрабатывать воздушные потоки сразу в нескольких помещениях или во всем здании. Она создана для помещений офисного типа, в них чаще всего необходимо поддерживать микроклимат личного предпочтения. В каждой комнате монтируется отдельный внутренний блок, он контролирует постоянную желаемую температуру, это невозможно при эксплуатации стандартных кондиционирующих устройств. Блоки бывают канальные, потолочные, настенные.

Чиллер – это установка, нагревающая или охлаждающая используемую воду. В некоторых моделях используется этиленгликоль. Данная жидкость посредством трубопроводной системы подается в фенкойлы. Это небольшие теплообменники со встроенными вентиляторами, они должны находиться в обслуживаемых комнатах. Для эффективного функционирования этой рабочей системы монтируется насосная станция.

Основным преимуществом данной приточно-канальной установки является возможность подключать большое количество помещений. Подключать их можно и одновременно, и постепенно;

• центральное кондиционирование.

Эта система представляем собой разборные кондиционирующие секции. Они одновременно вентилируют и кондиционируют воздушные потоки. Данная установка производит все виды очищения воздуха, которые задает потребитель: подогрев, охлаждение, очищение, смешение воздушных потоков, удаление отработанных теплопотоков. Эта вытяжная вентиляция в офисе функционирует при помощи многочисленных воздуховодов.

Установка вентиляции в офисе посредством центрального кондиционирования применяется для очень больших помещений. Неоспоримым плюсом данной системы является отсутствие внутренних блоков, которые нужно размещать в дополнительной комнате. Недостаток – это отсутствие датчиков, при помощи которых можно выставлять желаемую температуру для каждого помещения индивидуально.
