Воздухорегулирующие устройства используются в вентиляции для контроля над потоком воздуха или для наладки оборудования. К этой категории относятся и пластиковые воздушные клапаны для квартирной вентиляции, и гигантские механизмы с подогревом и электроприводом для промышленности. От правильного выбора и размещения регулирующих устройств зависит эффективность воздушной вентиляции.

Назначение воздухорегулирующих устройств

Воздушные заслонки и клапаны для вентиляции используют для:

• контроля над воздушным потоком;
• перекрытием вентканалов во время остановки системы;
• отладки работы;
• отладки расходов воздуха в воздуховодах вентиляции.

Воздушные клапаны необходимы для прекращения движения воздуха по каналам вентиляции во время остановки системы. Разработаны модификации воздушных клапанов для вентиляции с регулируемыми упорами (дроссель-клапаны), изменяющими воздушный поток. Дроссель-клапаны стандартного вида устанавливаются в системах воздушной вентиляции с давлением не более 1500 Па и концентрацией механических примесей до 100 мг на кубометр.

Воздушные клапаны целесообразно устанавливать в системах с температурой воздуха не выше 800 градусов Цельсия и агрессивностью среды, сравнимой с качествами атмосферного воздуха. В регионах с холодным климатом для вентиляции воздушных компрессорных разработаны модели с электроподогревом.

Воздушные заслонки для вентиляции регулируют объем подаваемого воздуха в вентиляционных системах.

Виды вентиляционных клапанов и заслонок

Основные виды воздухорегулирующих устройств – воздушные клапаны и заслонки. Ни одна система вентиляции, будь то воздушная компрессорная, офисное здание или развлекательный комплекс, не обходится без этих механизмов.

По форме и функциям вентиляционные воздушные клапаны бывают:

• круглыми;
• прямоугольными;
• обратными;
• противопожарными;
• дымоудаления.

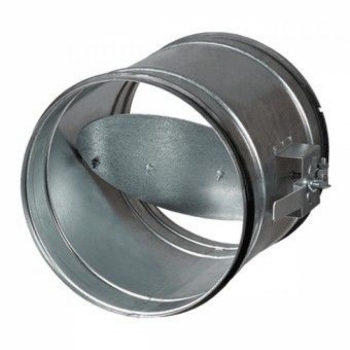

Круглые клапаны для вентиляции

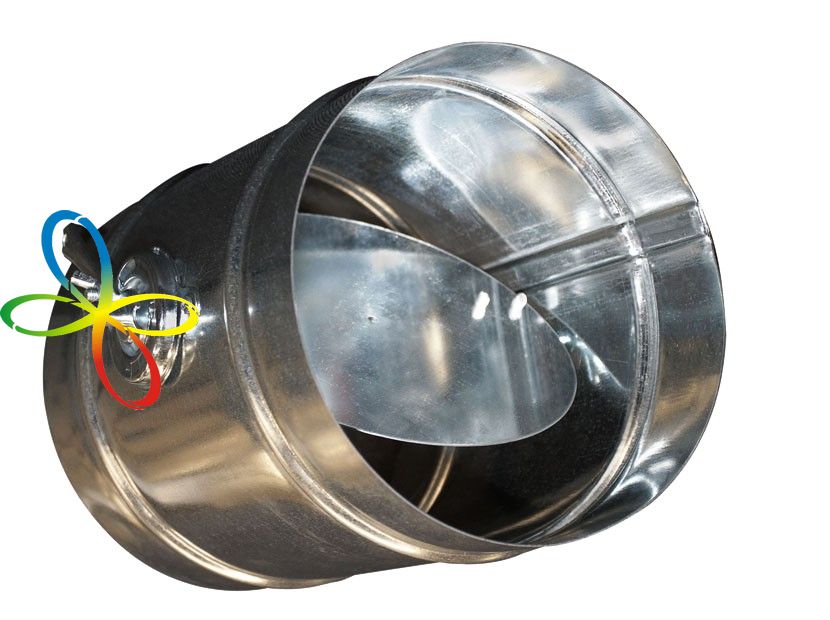

Используются в воздуховодах круглого сечения и производятся из листового оцинкованного металла толщиной 0,5 – 1 мм, устойчивого к влаге. Конструкция клапанов представляет собой металлический корпус круглого сечения и заслонку. Управляется заслонка механизмом, располагаемым сбоку. Если положение заслонки регулируется вручную, наименование модели содержит литеру «Р», если подключен пневмопривод – «П», электропривод – «Э».

Для воздуховодов малого диаметра удобнее воздушные вентиляционное заслонки с ручным приводом. Клапаны большого диаметра контролируются посредством электропривода. Такие клапаны изменяют интенсивность потока воздуха или полностью перекрывают его движение при остановках системы. Заслонка клапана может удерживаться в необходимом положении. Прикрывается она герметично и пропускает не более 10% воздуха, так как по периметру оснащена уплотнителем.

При регулировке давления заслонка устанавливается в определенном положении. Круглые воздушные клапаны для вентиляции в квартире и на производстве производятся диаметрами 25 – 125 см. Они выпускаются стандартной длины 5 – 7 см, зависящей от диаметра. А дроссельные заслонки 23,5 – 123,5 см. Согласно ГОСТ эксплуатировать их можно при температуре -30… +400 градусов Цельсия, прикрыв от снега и дождя.

Прямоугольные клапаны вентиляции

Они устанавливаются в воздуховодах прямоугольного сечения и используются при температуре -30… +70 градусов. Основной материал для их производства — листовой алюминий, прямоугольные заслонки уплотняются резиновой лентой. В соответствии с названием – отсечно-регулирующий клапан, могут изменять интенсивность потока или полностью его перекрывать.

Самые маленькие прямоугольные дроссель-клапаны выпускаются диаметром 15 х 15 см, самые большие 100см х 100см. Для нестандартных воздуховодов клапаны выполняются по спецзаказу. Так как дроссель-клапаны могут быть источником шума, не желательно устанавливать модели диаметром более 500 мм в жилых, медицинских и общественных зданиях. Клапан крепится в воздуховоде фланцевым и ниппельным соединением, а круглой формы — и бандажным.

Клапаны с электроподогревом СВК-НС выпускаются прямоугольной формы. Это корпус с поворотными жалюзи, на стыках которых нагревательные трубки (электроТЭНы). Они предупреждают обмерзание стыков

Противопожарные клапаны вентиляции

Такие клапаны называются еще огнезадерживающими, устанавливаются в общеобменные вентиляционные системы. Вместе с системой воздушных затворов вентиляции является обязательными по требованиям пожарной инспекции. Необходимы для плотного перекрытия каналов, ведущих через перегородки, перекрытия и стены одного этажа. Противопожарные клапаны останавливают распространение из одного помещения в другое продуктов горения и огня по воздуховодам. Для разворота движения дыма в обратном направлении в системе вентиляции конструируются воздушные затворы. Они предупреждают проникновение огня и дыма из нижних этажей в верхние и фактически являются ответвлением воздуховода вниз. Управляются огнезадерживающие клапаны через электропривод с дистанционным управлением или автоматически. Клапан оснащен тепловым датчиком, передающим сигнал по электромагнитному приводу на пружинный замок, который захлопывает створку. Такие клапаны устанавливаются в помещениях категории «В» по взрывоопасности. В помещениях «А» и «Б» используются только взрывобезопасные клапаны.

Клапаны дымоудаления

Такое оборудование устанавливается в воздуховодах противодымной вентиляции. Располагают клапаны в проемах разделяющих конструкций. Воздушные клапаны дымоудаления быстро отводят дым и продукты горения из зоны пожара подобно воздушным затворам вентиляции, уменьшают подсос в канал дымоудаления из свободных от огня этажей. Таким образом, ускоряется удаление дыма, подается свежий воздух в помещения.

Обратные клапаны для вентиляции

Их отличие в наличии пружины, автоматически закрывающей заслонку и перекрывающей подачу воздуха в противоположном направлении. Устанавливаются обратные клапаны для вентиляции в воздуховод посредством ниппельного крепления. Производятся из стали с антикоррозийным покрытием, а заслонка из листового алюминия. Все обратные воздушные клапаны для вентиляции бывают общего назначения и взывозащищенными. Устанавливаются в вертикальном или горизонтальном положении в зависимости от направления движения воздуха. Взрывозащищенные обратные клапаны для воздушной вентиляции обладают усиленной защитой от огня и искр. Выпускаются прямоугольной и круглой формы, используются в том числе для вентиляции воздушной компрессорной.

Обратные воздушные клапаны типа «бабочка» отличаются центральным расположением оси, на которой крепятся две заслонки. При выключенном вентиляторе они останавливают движение воздуха в обратном направлении. В системы вентиляции квартир чаще всего устанавливают именно эту разновидность воздушного клапана.

Фильтры для вентиляции

Качество атмосферного воздуха, подаваемого в здания вентиляционными системами, нередко бывает неудовлетворительным. Чтобы сберечь здоровье людей, необходимо очищать приточный воздух. На производственных предприятиях часто необходимо фильтровать и отработанный воздух, насыщенный механическими и химическими примесями.

Очищается воздух воздушными фильтрами для вентиляции. Фильтры всегда устанавливаются в вентиляционных системах промышленных предприятий, офисных комплексов, медицинских центров, современных жилых домов.

Виды фильтров для вентиляции

Согласно принципу действия воздушные фильтры для вентиляции бывают:

• насыпные или поглощающие;
• пористые.

Поглощающие насыпные фильтры для воздушной вентиляции заполняются гравием, фарфоровыми вкладышами, каучуковой крошкой, активированным углем, металлической крошкой или коксом. Материал для наполнителя зависит от назначения здания.

Пористые воздушные фильтры создаются из полос с небольшими отверстиями, тканевых или металлических сеток. Иногда их пропитывают маслами.

К пористым фильтрам можно отнести и тканевые: из хлопка или шерсти.

Воздушные фильтры обладают возможностью:

• грубой очистки – удерживают частицы больше 10 микрон;
• тонкой очистки – удерживают частицы 1 – 10 микрон;
• экстра тонкой очистки – удерживают частицы 0,1 – 1 микрон.

Форма и содержимое фильтра диктуется его назначением. Например, для грубой фильтрации подойдет металлическая или синтетическая с пропиткой сетка. Такой фильтрующий материал производится в виде отдельных вкладышей или полос.

Фильтры для тонкой очистки как правило производят из стекловолокна. Они бывают складчатыми, карманными и электростатическими. Широко применяемый наполнитель – активированный уголь, улавливающий и механические включения, и зловоние, опасные газы.

Фильтры экстра тонкой очистки выполняют из листов специальной субмикронной бумаги, склеенных между собой или стекловолокна.

В медицинских учреждениях, детских садах и школах устанавливаются комбинированные мультифильтры, способные улавливать все виды примесей.

Воздушные фильтры для систем вентиляции выпускаются в виде кассет или панелей, которые можно заменять. Для удобства размеры вкладышей стандартны. А корпус выполняется под диаметр воздуховода и может быть прямоугольным или круглым.

Аэрозольные фильтры

Это отдельный вид воздушных фильтров для систем вентиляции, используемый в вытяжных системах. Аэрозольные фильтры предупреждает утечку вредных продуктов производства в атмосферу. Применяются они в основном в химической и атомной промышленности.

Аэрозольные фильтры обеспечивают совершенную очистку воздуха в помещениях фармацевтических предприятий и чистых цехов (где производятся точнейшие микросхемы).

Для очистки воздуха в вентиляционных системах в качестве воздушных фильтров применяются вихревые уловители, циклоны, рукавные фильтры, аппараты для аквамойки воздуха.

Системы управления клапанов

Существует три основных подхода к реализации системы управления воздушных клапанов. Наиболее эффективным считается клапан воздушный с электроприводом, в конструкции которого предусматривается вентилятор. Работу такой системы можно регулировать и дистанционно при помощи пульта, и путем установки специальной программы с определенными параметрами пропускной способности.

Второй вариант представляют гигроуправляемые механизмы, работающие по принципу изменения положения заслонки. Такие модели снабжаются полиамидными ленточными датчиками, которые отслеживают показатели влажности воздуха и в соответствии с этими значениями регулируют положение створки. Данный принцип регуляции может ориентироваться и на показатели микроклимата в помещении. Третья категория систем управления представлена ручными механизмами. Если клапан воздушный с электроприводом меняет положение створки посредством автоматизированного механизма, то в данном случае предполагается участие в процессе коррекции самого пользователя.

Монтажные работы

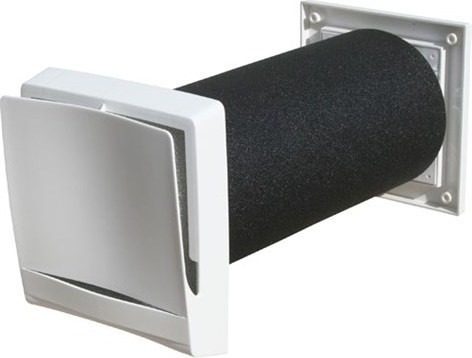

Установка осуществляется по двум технологиям. Как отмечалось выше, в большинстве случаев клапан интегрируется в стену или перегородку, но может применяться и схема монтажа в оконной конструкции. Первый вариант предполагает создание отверстия в бетонной или кирпичной нише посредством штробления. Как правило, эту операцию выполняют специалисты. В образованный проем монтируется клапан, а пространство вокруг него заполняется монтажной пеной. В оконные конструкции клапаны воздушные для вентиляции желательно интегрировать при условии совместимости типоразмеров. Оптимальным вариантом будет и вовсе приобретение готового комплекта оконной системы и вентиляционного клапана. В обычный стеклопакет такое устройство вмонтировать не удастся. Специально для монтажа еще на этапе процесса изготовления профилей формируются небольшие проемы, в которые устанавливаются клапаны с помощью металлических крепежей.
