Системы аспирации

Системы аспирации

Ныне не существует в природе такого крупного промышленного предприятия, на котором создается большая концентрация:

Это обыкновенное и неоспоримое требование самого времени относительно сохранения экологии, жизни и здоровья людей, повышения эффективности труда при создании товаров и материальных благ для удовлетворения потребностей общества.

Современная система аспирации в рабочих помещениях заводов, фабрик, химических, нефтеперерабатывающих и других предприятий – это следующий шаг на пути развития вентиляции по созданию здоровой цеховой атмосферы, которая вместе с пыле- и газообразными отходами производства совсем не так давно просто удалялась непосредственно в экологическую систему региона.

Процесс аспирации отличается от обыкновенной вентиляции помещений в первую очередь тем, что удаление сухой взвеси мельчайших твердых частиц вместе с загрязненным воздухом осуществляется непосредственно с рабочей зоны, где собственно и происходит наиболее интенсивное образование экологически вредной пыли. Такой подход к технологии глубокой очистки воздуха не только наиболее эффективен, но и наиболее экономичен.

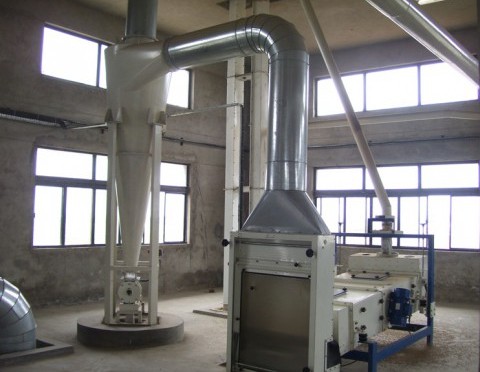

Конструкция системы аспирации воздуха

Любая аспирационная система состоит из трех основных узлов:

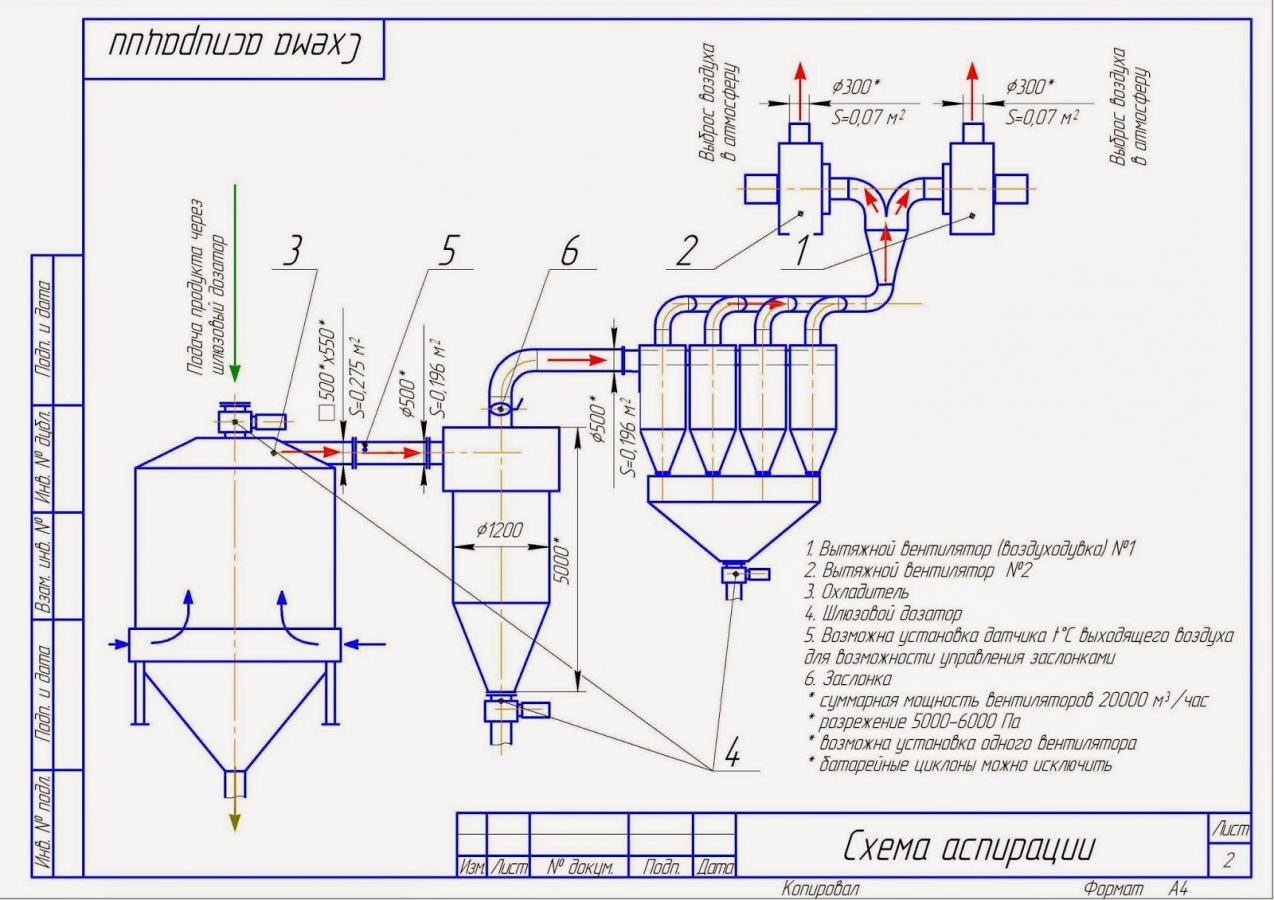

Система аспирации воздуха

В качестве вентилятора в системах аспирации используется особая установка типа «Циклон», которая генерирует и вытяжное и центробежное усилие. При этом вытяжку воздуха обеспечивает одноименное усилие, а центробежная сила производит первичную, «черновую» очистку, прижимая частицы «грязи» к внутренним стенкам корпуса «Циклона».

В качестве фильтрационных узлов в таких установках используются и внешние кассеты – крышные фильтры, и внутренние рукавные фильтры. Причем рукавные элементы оборудуются системой импульсной очистки, обеспечивающей «стекание» накопленной «грязи» в бункеры.

Кроме того, воздуховоды для систем аспирации деревообрабатывающих предприятий комплектуются еще и уловителями стружки – особыми фильтрами, «собирающими» крупные промышленные отходы. Ведь  рукавные фильтры используются лишь для тонкой очистки – они улавливают частицы калибром более одного микрометра.

Подобная комплектация, предполагающая оборудование циклонов и воздуховодов кассетами и системами первичной очистки и фильтрами тонкой доочистки, гарантирует сбор около 99,9 процентов промышленных выбросов даже на самом экологически неблагополучном предприятии.

Однако каждое производство «генерирует» свой тип промышленных отходов, частички которых имеют определенную плотность, массу и агрегатное состояние. Поэтому для успешной работы установки в каждом конкретном случае необходимо индивидуальное проектирование аспирации, базирующееся на физических и химических характеристиках «отходов».

Оборудование установок аспирации

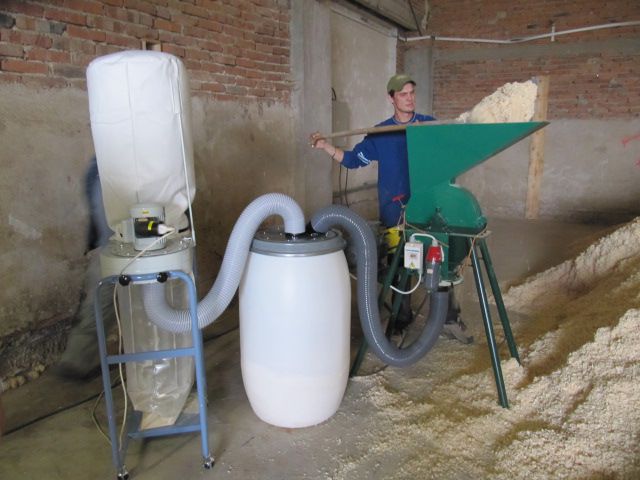

Моноблочная аспирация в деревообрабатывающем цеху

Для каждого конкретного цеха и система вентиляции, которая создает воздушные потоки в помещении и управляет ими, и установки аспирации, которые заняты непосредственным удалением мельчайших твердых частиц до их попадания в воздушное пространство цеха или в атмосферу, разрабатываются совместно.

Установки по глубокой аспирации воздуха бывают двух видов:

  1. Моноблочная, когда создается полностью автономная установка с замкнутым процессом отбора, сбора и утилизации сухих частиц пыли. Поэтому она обычно состоит с одного или нескольких вентиляторов, фильтров и специальной емкости для концентрации отобранных отходов.
  2. Модульная, когда проектируется единая система с воздуховодами, подведенными к разным рабочим местам, вентиляторами низкого и высокого давления, сепараторами, емкостями для сбора и хранения отходов. Подобные системы могут создаваться как для отдельного цеха, так и для целого комплекса производственных объектов завода.

Бывают прямоточные аспирационные установки, когда воздушный поток после очистки выбрасывается в атмосферу, рециркуляционные, когда чистый воздушный поток возвращается в помещение или непосредственно, или через систему вентиляции.

К основному оборудованию аспирационных установок относятся:

Система аспирации моноблочного типа

Популярность моноблочных систем аспирации объясняется их явными преимуществами, такими как мобильность и автономность. Достоинство этих агрегатов позволяет размещать их вблизи от источников выделения вредностей и обеспечивает их простотой подключения к магистралям центральных систем аспирации. Моноблочный агрегат состоит из вентилятора, сепаратора (фильтра) и емкости для отходов, и могут быть мобильного или стационарного исполнения.

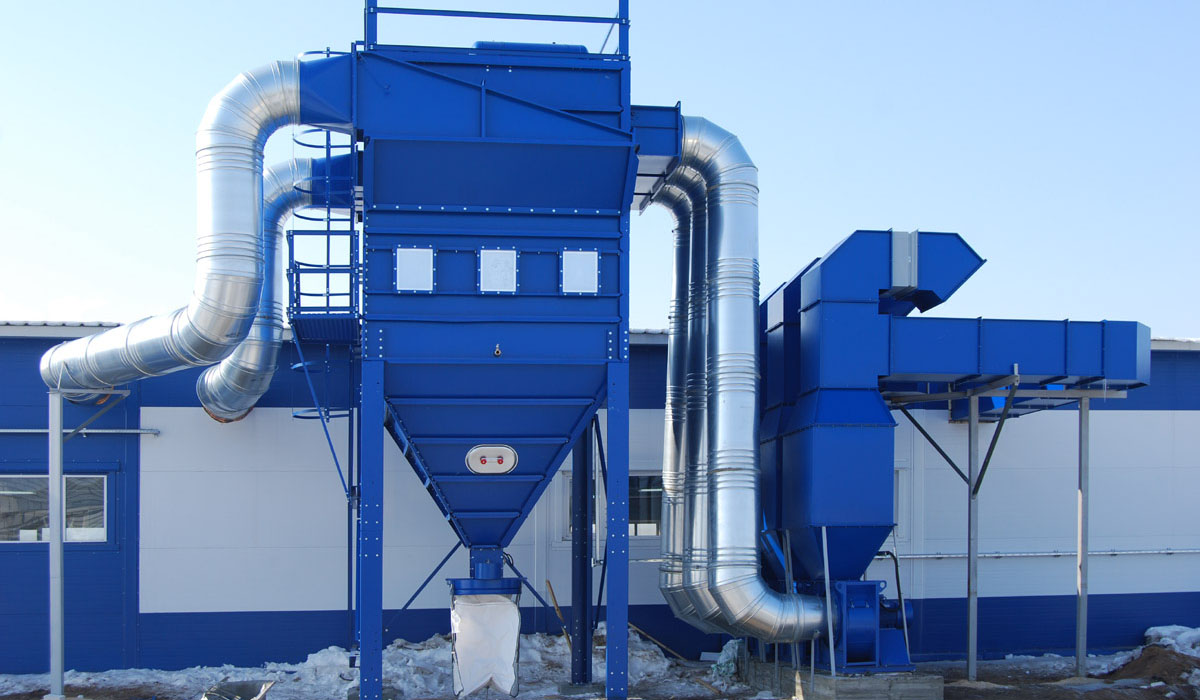

Система аспирации модульного типа

Этот тип системы является самым эффективным в сравнении с другими, по причине его уникальности. В чём же заключается его уникальность? Данная система аспирации проектируется и монтируется исходя из конкретно поставленной Заказчиком задачи, решением которой является полная совместимость характеристик созданного устройства с технологическим процессом, потребовавшим её наличия. Модульная аспирация может быть представлена воздухоотводами, сепараторами, вентиляторами низкого давления и т.п. Основная особенность это централизированность системы параллельно с технологическими процессами на базе одного или блока вытяжного оборудования и сети стальных воздуховодов. Материал воздуховодов зависит от транспортируемой среды, сроков эксплуатации, возможностей финансирования. Самые надежные это толстостенные сварные воздуховоды из черной стали. Соединения воздуховодов плотное, для герметичности используют фланцы на болтовых соединениях.

Система аспирации является одним из самых сложных вариантов организации вентиляционной сети. Для качественного проектирования, монтажа или экспертизы этой системы требуются колоссальные теоретические знания и огромный практический опыт.

Аспирация помещений любого типа, производимая специалистами нашей компании, — это залог вашего комфорта и безопасности. Мы будем рады помочь сделать расчет системы аспирации и подобрать необходимое оборудование с учетом особенностей помещения.

Оценка работы аспирации в цеху

Оценку производительности аспирации на промышленном производстве дают:

Эффективность вентиляции определяется только по тому объему воздушного потока, который был удален с помещения без создания сквозняков, которые могут наносить вред здоровью рабочего персонала.

В основном производительность аспирационной системы снижают всевозможные негерметичности соединений в системе трубопроводов и фильтрационных рукавов. Они создают до 15 – 20% потери эффективности аспирации и вынуждают ставить более мощные электродвигатели на вентиляторах циклонов. Поэтому на эксплуатируемых системах необходимо периодически проводить осмотры и планово-предупредительные ремонты по устранению дефектов на сочленениях трубопроводов и фильтрационных рукавов.
