Система канализации и дренажа

Система канализации и дренажа

Дренаж и ливневая канализация — это конструкции, которые являются инженерно-техническими сооружениями, выполняющими сбор и отвод сточных вод разной природы за пределы конкретного участка. Дренаж обычно прокладывают для снижения уровня грунтовых вод на участке, а ливнёвка служит для сбора дождевой воды на крыше и последующего её отвода.

Дренажная канализация

Какая вода мешает жить застройщику и загородному домовладельцу

О типах поверхностных и грунтовых вод, а также о дренаже и системе ливневой канализации можно написать отдельную книгу. Поэтому оставим за рамками данной статьи подробное перечисление типов и причин возникновения грунтовых вод, а сконцентрируемся на практике. Но без минимальных теоретических знаний приниматься за самостоятельное обустройство дренажа и ливневой канализации — выбрасывать деньги на ветер.

Дело в том, что даже неправильно сделанная дренажная система первые несколько лет функционирует. Потом, например, из-за кольматации (заиливания) дренажной трубы, обёрнутой геотекстилем, которую положили в глинистый, суглинистый и т.п. грунт, дренаж перестаёт работать. А деньги на обустройство дренажа уже потрачены и, что самое главное — строительство дренажа зачастую связано с большим объёмом земляных работ с привлечением техники.

Поэтому просто выкопать и переложить дренажную трубу через 3-5 лет после её закладки — сложно и накладно. Участок уже обжит, сделан ландшафтный дизайн, обустроена отмостка, поставлена беседка, баня и т.д.

Придётся ломать голову, как переделать дренаж так, чтобы не разворотить весь участок.

Отсюда — строительство дренажа всегда должно базироваться на данных геологического исследования грунта (которые помогут найти, например, водоупорный слой в виде глины на глубине 1.5-2 м), гидрогеологических изысканий и чётких знаний, какая именно вода приводит к подтоплению дома или заболачиванию участка.

Поверхностные воды носят сезонный характер, связанный с периодом снеготаяния и обилием дождей. Подземные воды делятся на три основных группы:

Причём, поверхностная вода, если её вовремя не отвести, при инфильтрации (впитывании) в грунт превращается в подземную воду.

Объем поверхностных вод обычно превышает объём подземных вод.

Вывод: поверхностный сток надо отводить ливневой (дождевой) канализацией, а не пытаться сделать поверхностный дренаж!

Ливневая канализация - это система, состоящая из лотков, труб или канав, прорытых в грунте, выводящих воду за пределы участка + грамотная организация рельефа на приусадебной территории. Это позволит избежать застойных зон на участке (линз, бассейнов), где будет скапливаться вода, которой просто некуда идти, и дальнейшего заболачивания.

Основные ошибки, которые допускаются при самостоятельном устройстве дренажа:



Какими могут быть дренажи

Дренажи бывают:

  • горизонтальными;
  • вертикальными;
  • комбинированными.

Горизонтальные дренажи в свою очередь могут быть:

  • открытыми;
  • закрытыми;
  • пристенными.

Дренажная система открытого типа

В данном случае предусматривается стекание воды в специальные открытые канавы, лотки или траншеи. Можно сказать, что это самый быстрый и недорогой способ дренажа. Для сооружения подобной системы нужно вырыть дренажные канавы соответствующих размеров.

Сложная конструкция дренажа

В процессе планировки земельного участка многие интересуются, как правильно сделать дренажную канализацию. Стоит отметить то, что нельзя забывать об уклонах от дома в направлении прилегающих территорий, дорог или канав для стоков. Нужно обеспечить условия, при которых вода с крыши, например, дождевая вода или тающий снег, будут стекать в прорытые канавы по отмостке и углублениям вдоль специальных дорожек.

Конечно, такой способ монтажа дренажной системы смотрится не совсем эстетично, при этом могут создаваться определённые неудобства для жителей дома. Лучшим вариантом создания дренажа является использование дренажных лотков или сооружения закрытого типа.

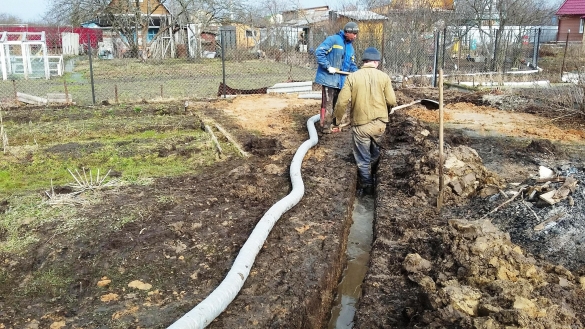

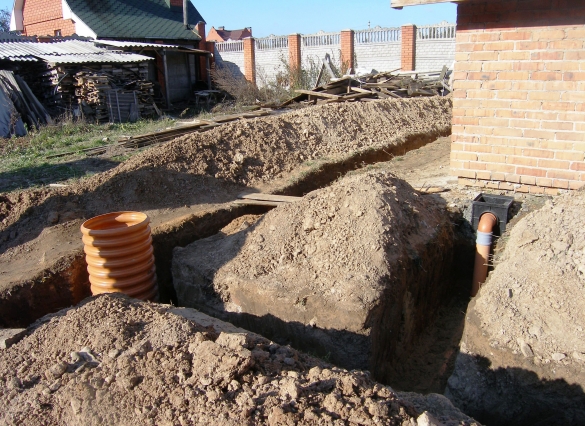

Дренаж закрытого типа

Закрытая дренажная канализация – это траншеи, на дно которых располагают дренирующие элементы. Поверх этого слоя должна насыпаться земля.

Закрытые дренажи могут быть:

  • простыми;
  • с наличием специальных лотков;

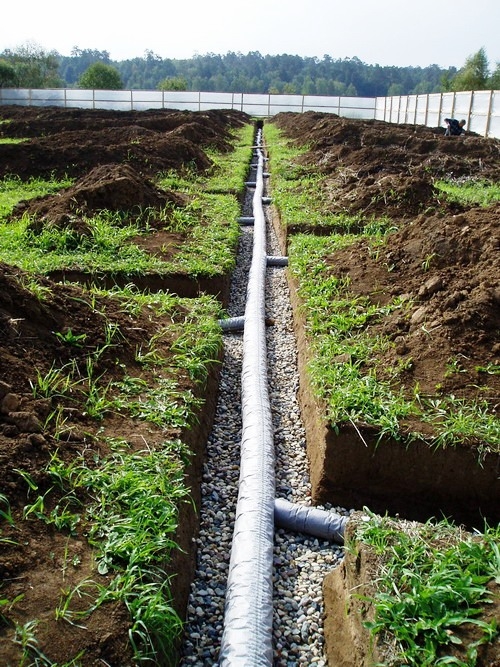

  • с монтажом труб;
  • с применением дренажных матов.

Все вышеперечисленные способы применяются с целью создания систем водоотвода линейного и контурного вида, только это не касается последнего вида.

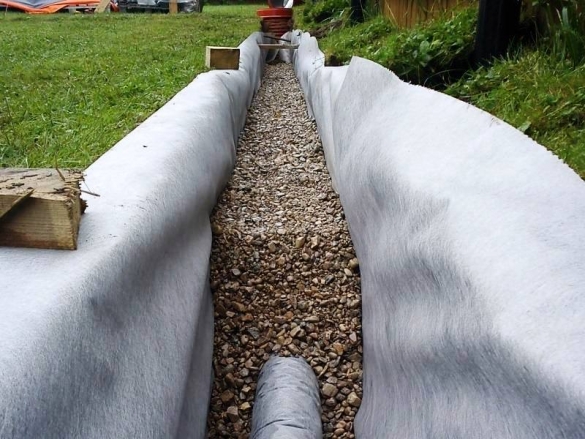

Простые дренажи закрытого типа

Чтобы соорудить такую систему, нужно по периметру участка прорыть канавы. Далее осуществляется послойная засыпка водопроницаемых материалов, в основном используется песок и щебенка. Если грунт по периметру менее водонепроницаем, то толще должна быть засыпка. Для засыпки используется земля, которая была вынута в процессы рытья канавы.

Поля орошения

При выборе такого варианта дренажа будет отсутствовать возможность отслеживания состояния дрен или вовремя устранить заиливание. В результате подобной особенности будет снижаться эффективность дренирования. Чтобы продлить срок службы сооружения, специалисты рекомендуют проложить дренажные трубы.

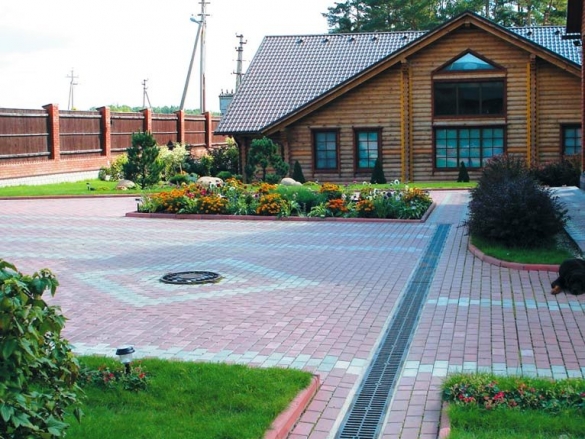

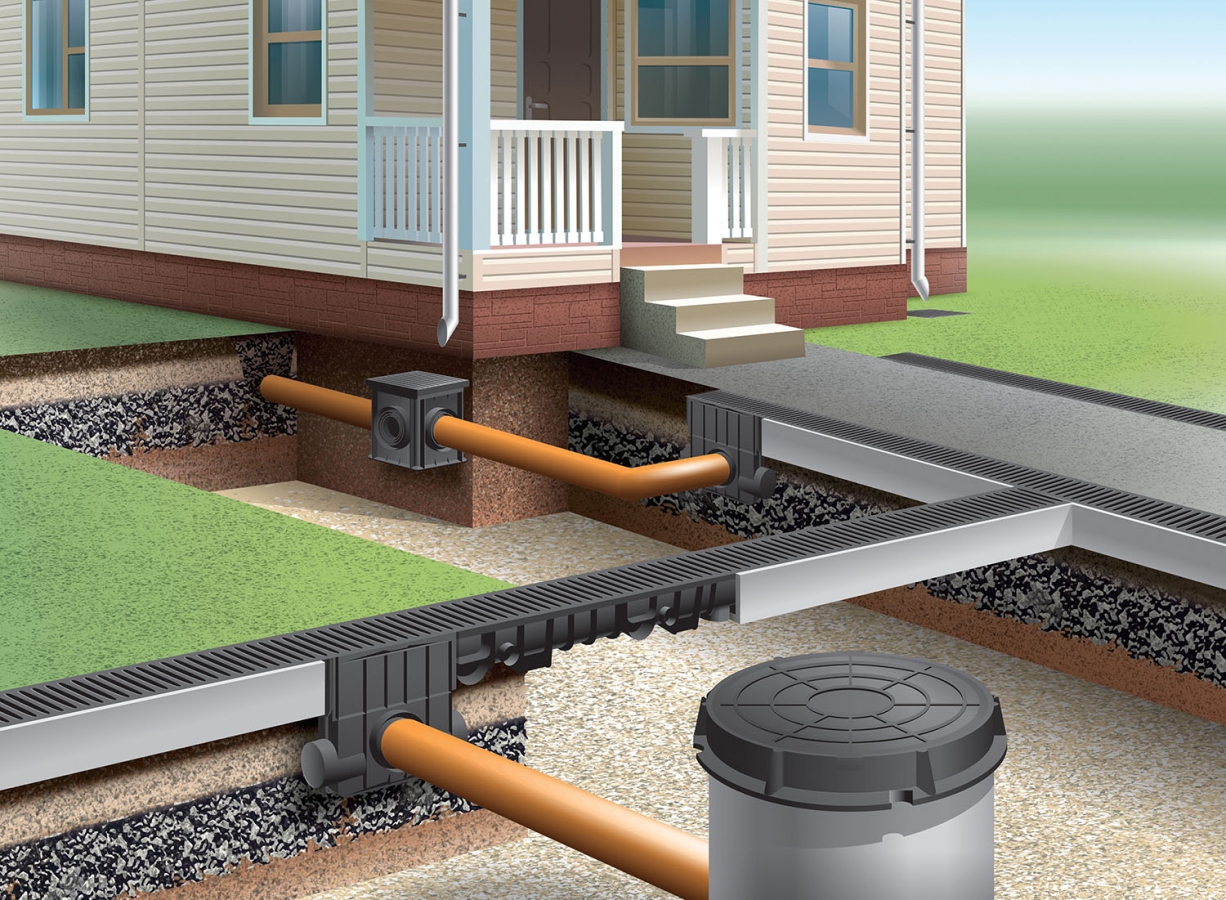

Закрытые сооружения с лотками

Для устройства такой системы нужно использовать схему, при которой будет обеспечиваться возможность свободного прохода или проезда. Также выполняются мероприятия для улучшения эстетичного вида окружающей среды и поддержки целостности дренажной канавы.

Для сооружения конструкции возможно использование лотков двух видов:

  • с отверстиями, которые скапливают воду с прилегающей земли;
  • без отверстий для сбора поверхностной влаги.

Сверху на лотки накладываются металлические, пластиковые или чугунные решетки.

Понятие канализации и стоков

Внутренняя — это система канализации, служащая для принятия стоков с мест формирования и для отведения их в наружную часть за пределы канализационного объекта. Наружной является та, которая транспортирует стоки из жилых или промышленных зон на специальные очистные пункты, где происходит обезвреживание и выход вод наружу.

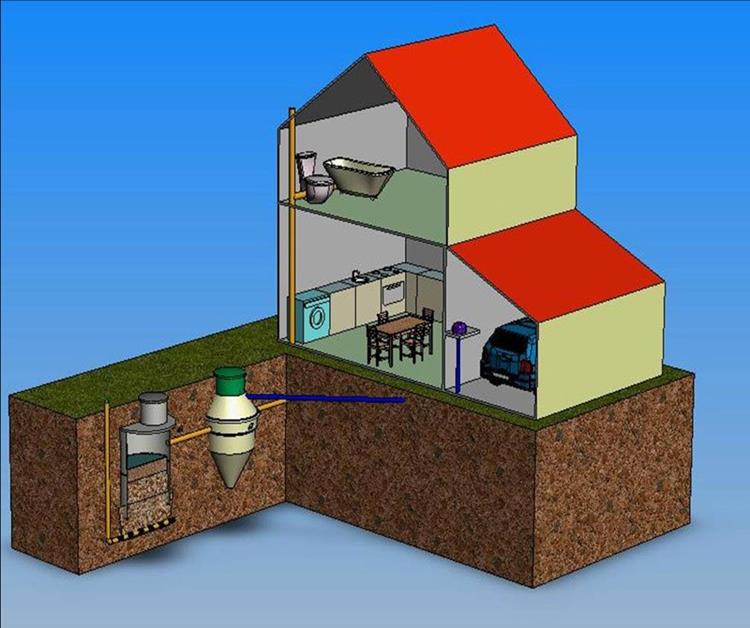

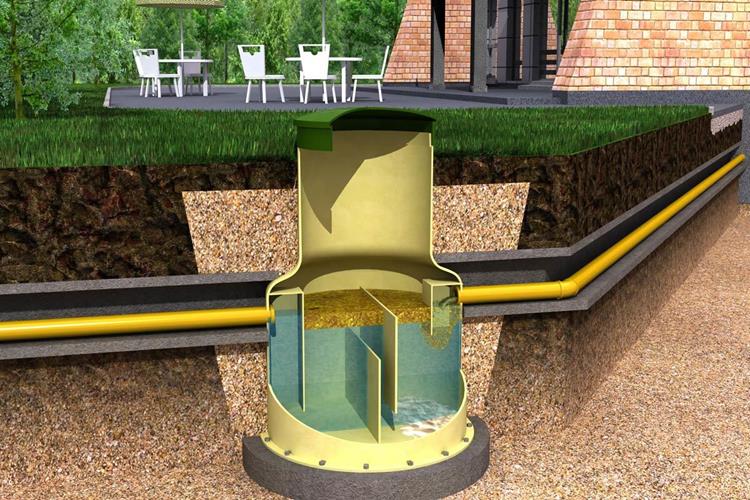

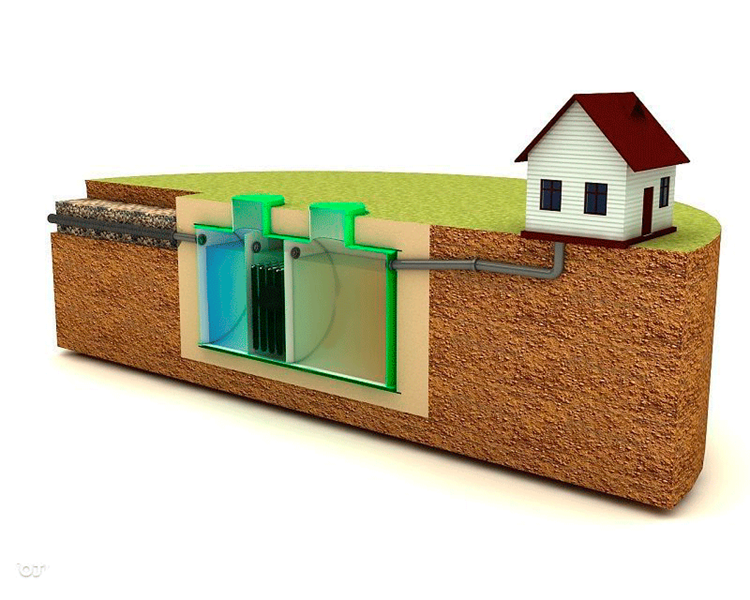

Размещение септика

Сточные воды — это примененные на различные нужды загрязненные воды, имеющие различные примеси с измененным составом и свойствами, а также те, что стекаются осадками или в результате уличного полива.

Таким образом, стоки делятся на:

  • бытовые;
  • производственные;
  • атмосферные.

Бытовые или, как их часто называют городские стоки состоят из смеси бытовых отходов от жилых, общественных и промышленных объектов, а также производственных стоков от коммунального обслуживания, общепита и местной промышленности.

Это жидкость из кухни, туалета, душа, прачечных, больниц, столовых и формирующихся при уборке помещений. Они формируются и в жилых и промышленных зданиях. В такие стоки входят фекалии, физиологический и хозяйственный мусор и так далее.

Производственными стоками является жидкость, которую применяли и в результате чего вода потеряла свои свойства и состав. Поэтому ее необходимо вывести за пределы предприятий. Это также и воды, которые откачивали при добыче ископаемых.

Дождевые воды формируются из выпавших на землю осадков. Они бывают талыми от снега и дождевыми. Характерным отличием этого вида стоков является сезонность их выпадания и появление эпизодически.Слив стоков

К дождевым стокам относятся также и те, что применяются для уличного полива, а также выделяемая после использования в фонтанах. Так как они имеют примерно одинаковый состав, то и удаляются вместе.

Виды стоков и их расход

Расход, то есть объем стоков в течение определенного времени, выражается в кубических метрах за сутки, часы, секунды, или литры за секунды.

Наибольшее количество бытовых вод, которые сформировались с одного гектара жилого фонда может разниться от половины до двух литров в секунду, что составляет порядка десяти тысяч — двадцати пяти тысяч кубических метров в год.

Для европейских городов России дождевых стоков может получаться раз в год с этого же участка до ста — ста пятидесяти литров в секунду, а один раз в десятилетие — еще больше в два раза. Зато при подсчете дождевых стоков за целый год получается всего от полутора тысяч до двух тысяч кубических метров с гектара. То есть атмосферных осадков формируется до семи — пятнадцати раз меньше чем получаемых ежегодно, бытовых видов.

Стоки загрязнены различной органикой и минеральными веществами, образующимися из растворов, коллоидов, суспензий и твердых частей. Загрязнение рассчитывается в зависимости от концентрации, то есть наличия примесей, находящихся в определенном объеме стоков.

Бытовые стоки имеют и биологические примеси, которые состоят из различных микроорганизмов. В их числе могут оказаться и болезнетворные, которые являются потенциально опасными.

Производственные стоки имеют загрязнения от выбросов и отходов. Для уменьшения загрязнения необходимо улучшать технологию на предприятиях и учиться утилизировать их в производстве.

Состав таких стоков, их примеси чрезвычайно разнообразны в зависимости от отрасли и используемой технологии. Они вполне могут содержать ядовитые вещества, вплоть до элементов, относящихся к классу радиоактивных.

Производственные стоки делятся на загрязненные и не загрязненные. Первые подвергают специальной процедуре очистки перед тем, как выпустить в водоем, а вторые — без обработки выводятся либо могут быть использованы вторично.Очистительная система

Дождевые осадки до попадания на землю впитывают в себя газы, пыль, аэрозоль и смывают с крыш и других территорий, всю имеющуюся там грязь. Они не настолько опасны, как бытовые и производственные стоки. Поэтому их сбрасывают в ближайшие водоемы без специальной очистки.

Иногда в атмосферные стоки попадают примеси от близ расположенных производственных объектов. Подобные стоки подвергать очистке, конечно, необходимо.

Для устройства системы канализации принимают во внимание примерное количество отводимых стоковых вод различных видов. Состав при этом совершенно разный в зависимости от характера загрязнения.

Система канализации, виды и особенности

В понятие этой системы входит раздельное или совместное отведение стоков разных типов. Самое широкое распространение имеют общесплавная и раздельная.

Первая заключается в отведении всех стоков в одной сети труб за пределы города в очистительные конструкции.

Во второй системе дождевые и не загрязненные производственные стоки выводятся отдельно, а также бытовые с загрязненными производственными стоками — отдельно.

Если канализация предназначена для дождевых стоков, ее называют водостоком. А если в нее выбрасываются также и не загрязненные производственные стоки, то сеть получила название производственно-дождевой.

Бытовая самотечная канализация — это система, которая обслуживает бытовые стоки. А производственной является та, которая функционирует на территории промпредприятия и предназначена только для загрязненных производственных стоков. Производственно-бытовой считается та, которая занимается бытовыми и производственными стоки.

Раздельная система может быть полной и неполной.

Полной является та, которая состоит из двух или нескольких самостоятельных сетей с отводом дождевых или дождевых и производственных вод, а также бытовых и загрязненных производственных стоков, которые можно спускать через канализацию.

Неполная раздельная — это система, при которой отводятся только самые загрязненные стоки, а атмосферные стекают по кюветам, лоткам и тальвегам.
Также бывают полу раздельная и комбинированная системы.

Полу раздельная состоит из отдельных сетей, как и полная, а также дополнительного коллектора, отводящего бытовые, атмосферные и производственные воды на очистные станции.

Сбор жира из стоков

Комбинированная имеется тогда, когда города с общесплавной системой расширяются. Тогда к коллекторам, которые загружаются не полностью во время сухой погоды, подсоединяют производственные и бытовые сети новых районов. Для дождевых стоков в то же время прокладывают отдельные канализации. Так получается, что в старых районах сохраняется общесплавная система, в другой части — функционирует полная раздельная, в третьей — неполная раздельная.
