Монтаж вентиляции и кондиционирования (ВК)

• Этапы монтажа систем вентиляции и кондиционирования
• Несколько причин заказать монтаж климатических систем у профессионалов

Процесс монтажа систем вентиляции и кондиционирования (СВК) обычно предваряет этап проектирования. Затем начинается непосредственно монтаж систем. Рекомендуется выполнять монтаж у той же организации, у которой был заказан проект. Это снимает риск разночтения документации, который может возникнуть при привлечении сторонних компаний, а также сокращает время, затраченное на реализацию проекта. Компания ЛанКей на всех стадиях выполнения работ использует собственные профессиональные ресурсы, не привлекая к сотрудничеству субподрядные организации. Специалисты компании СТРОЙДИЗАЙН обладают опытом и знаниями, необходимыми для реализации самых сложных решений.

Наладка и монтаж климатических систем охватывает следующие этапы:

• подготовительные работы по монтажу системы вентиляции и кондиционирования;
• монтаж оборудования;
• установка фреоновой магистрали;
• монтаж дренажной магистрали;
• установка воздухораспределительной сети;
• монтирование электрооборудования;
• пусконаладка системы после установки;
• завершение монтажа системы вентиляции и кондиционирования.

Объём работ по монтажу системы вентиляции и кондиционирования во многом зависит от типа оборудования и его производительности. Например, если установке системы сопутствует монтаж чиллеров и фанкойлов, то объём сантехнических работ значительно возрастает, т.к. в этом случае необходимо также смонтировать гидравлический контур. Перечисленные выше этапы установки могут выполняться при монтаже любой системы вентиляции и кондиционирования, за исключением тех случаев, когда нет необходимости в прокладке воздухораспределительных сетей (речь идет о кондиционировании воздуха с использованием, например, сплит-систем настенного типа). Также этапы работ будут отличаться при установке систем вентиляции воздуха (возможно отсутствие монтажа фреоновой и дренажной магистралей). В любом случае, независимо от дополнительных работ, установка системы должна выполняться в строгом соответствии с технологией, установленной заводом-производителем используемого оборудования. Первым этапом монтажа системы является всестороннее изучение проектной документации на монтируемый объект.

Выполняются следующие работы:

• изучается техническая документация оборудования, требующегося для монтажа системы вентиляции и кондиционирования;
• проверяется наличие необходимого оборудования;
• составляется перечень дополнительных материалов и комплектующих изделий, отсутствующих в документации;
• составляется график работ по монтажу системы вентиляции и кондиционирования, который согласовывается с Заказчиком и различными службами.

В том случае, если установка выполняется без проектной документации, специалистами компании СТРОЙДИЗАЙН составляются следующие документы:

• схема разводки воздухораспределительной сети (подбор и определение месторасположения воздуховодов и диффузоров);
• схема разводки фреоновой магистрали (расчёт диаметра труб);
• схема электрических соединений (определение сечения электрических проводов);
• схема разводки дренажной магистрали;
• • ведомость материалов и комплектующих изделий, требуемых для установки системы вентиляции и кондиционирования.

Этапы монтажа систем вентиляции и кондиционирования

Монтаж оборудования

Выбор места установки оборудования определяется архитектурными особенностями помещения,  его функциональным назначением, и, безусловно, пожеланиями Заказчика. Установка внутренних блоков специалистами компании ЛанКей производится таким образом, чтобы максимально эффективно обеспечивались заданные параметры микроклимата в помещении, не причиняя при этом никаких неудобств.

При установке внешнего блока нужно обеспечить циркуляцию воздуха для его охлаждения. Что касается размеров свободной зоны вокруг блока, то их можно посмотреть в руководстве по установке конкретного оборудования. Особенно важно учитывать ряд особенностей монтажа системы вентиляции и кондиционирования. Например, нельзя монтировать несколько наружных блоков так, чтобы создаваемые ими потоки воздуха были направлены навстречу друг другу. Кроме того, при монтаже не рекомендуется ставить наружные блоки под деревьями, так как конденсаторы будут забиваться листьями. Поэтому, для правильного выбора оптимального места последующей установки оборудования, необходимы опыт и знания в данной сфере.

Монтаж фреоновой магистрали.

Для установки фреоновой магистрали, которой сопровождается монтаж системы вентиляции и кондиционирования любой сложности, обычно используются медные или стальные трубопроводы. При этом выбор материала труб во многом зависит и от оборудования, применяемого для монтажа системы, и от диаметра самих труб. Если по трубам будет циркулировать аммиак, или их диаметр будет больше 54 мм, то используют сталь. Во всех остальных случаях – медь. Медные трубы, применяемые в ходе установки системы вентиляции и кондиционирования, поставляются в бухтах или прутках, а также имеют метрические или дюймовые размеры. Концы труб должны быть обязательно закрыты заглушками, чтобы в них не попадали различные загрязнения. Если же от бухты отрезается часть, которая требуется для работ, то концы остатков также надо закрывать заглушками. Медные холоднокатаные трубы, применяемые для монтажа системы вентиляции и кондиционирования, обладают повышенной жёсткостью, отлично противостоят ударным нагрузкам и не требуют калибровки. Трубы в обязательном порядке покрываются теплоизоляционным материалом для предотвращения выпадения конденсата.

Монтаж дренажной магистрали.

Дренажный трубопровод, используемый для монтажа системы вентиляции и кондиционирования, выполняется из пластмассовых труб диаметром 16-25 мм. Трубопровод, в котором конденсат стекает самотёком, должен обязательно иметь уклон не менее 100:1. Если же, в силу архитектурных особенностей, отвод конденсата самотёком обеспечить невозможно, необходима установка дренажной помпы. Трубы следует надёжно прикрепить к потолку или стене с помощью хомутов таким образом, чтобы исключить провисание отдельных участков. При прокладке дренажного трубопровода особенно важна герметичность. Стенки труб и шлангов необходимо подклеить клеями на силикатной основе.

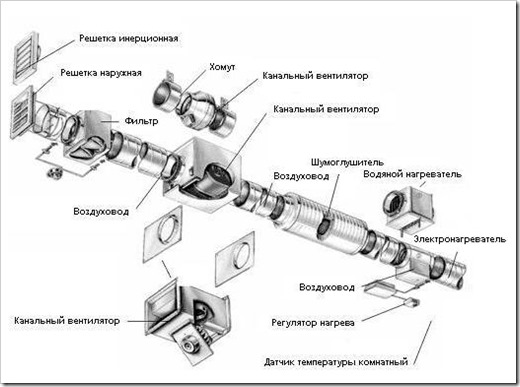

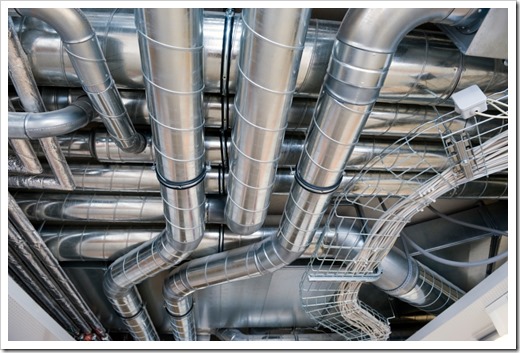

Установка воздухораспределительной сети.

На этапе проектирования системы вентиляции и кондиционирования составляется схема прокладки воздуховодов. При этом необходимо сразу учитывать все архитектурные особенности помещения. Для правильного выбора воздуховодов, специалисты компании ЛанКей определяют несколько параметров: сопротивление, скорость и уровень шума. Чем выше скорость воздушного потока, тем больше потери давления и уровень шума. Поскольку последний параметр особенно важен для комфорта в жилых и офисных помещениях, скорость воздуха в воздухораспределительных сетях необходимо ограничить до 4-5 м/с. Самый простой способ – увеличить диаметр воздуховода, что не всегда возможно из-за конструктивных особенностей помещений. Поэтому при проектировании воздухораспределительной сети необходимо обладать определенными знаниями, чтобы найти компромисс между оптимальным давлением, скоростью и уровнем шума.

Монтаж электрооборудования.

Поставляемые производителем блоки, которые используются при установке системы вентиляции и кондиционирования, имеют встроенное электрооборудование. При монтаже системы необходимо сделать: межблочные соединения, подводку электропитания, монтаж защитной аппаратуры и розеток. Объём электромонтажных работ в первую очередь зависит от типа оборудования, его комплектации, расположения на объекте и наличия проектной документации. Помимо этого, электромонтажные работы должны осуществляться в соответствии с "Правилами устройства электроустановок" и действующими нормативными документами.

Пусконаладка системы после установки.

После обвязки системы необходимо провести работы по проверке на герметичность и вакуумирование. Перед запуском самой установки следует измерить напряжение питания электрической сети, а также убедиться в том, что оно соответствует эксплуатационным требованиям оборудования. После завершения монтажа системы вентиляции и кондиционирования, осуществляется проверка сопротивления электрической изоляции, которое должно быть не менее 0,5 мОм. Как только будет проверено напряжение электрической сети и сопротивление электрической изоляции, можно переходить к заправке хладагента, что является одним из самых важных этапов завершения монтажа системы вентиляции и кондиционирования. Заправив хладагент, нужно включить подогреватель картера компрессора и выдержать под нагревом в течение времени, установленного в технических условиях. После включения системы вентиляции и кондиционирования надо измерить рабочий ток, а затем некоторое время понаблюдать за показаниями манометров всасывания и нагнетания, уровнем масла в компрессоре и состоянием хладагента. Установка системы вентиляции или кондиционирования должна работать до тех пор, пока температура помещения не достигнет заданной. Когда температура достигнет заданного значения, останется только отрегулировать терморегулирующие вентили.

Завершение монтажа кондиционирования и вентиляции.

По завершении монтажа системы вентиляции и кондиционирования специалисты компании ЛанКей выдают заказчику протокол испытаний, исполнительную и проектную документации, эксплуатационный (гарантийный) паспорт, руководство по использованию оборудования и техническое описание. На этом установку системы вентиляции и кондиционирования можно считать законченной.

Несколько причин заказать монтаж климатических систем у профессионалов

Почему установку кондиционеров и систем вентиляции выгодно заказать именно в профессиональной компании?

Вот несколько причин, которые говорят сами за себя:

1. Самостоятельные монтажные работы могут привести к быстрой поломке оборудования, кроме того, при установке важно досконально знать технику безопасности, ведь работы ведутся с подключением электричества.
2. Стоимость такой деятельности не слишком высока, поэтому позволить себе подобную услугу может каждый владелец климатической техники. В большинстве случаев монтаж можно заказать в той компании, которая и продает кондиционеры. В этом случае можно рассчитывать на выгодную скидку.
3. Все профессиональные монтажные работы осуществляются по гарантии, при этом гарантийный срок на такие услуги составляет несколько лет. Именно поэтому можно не сомневаться в качестве установки и благонадежности компании. В течение нескольких лет можно рассчитывать на бесплатное устранение неиспрановностей, если таковые возникли по вине специалистов-монтажников.
4. В процессе установки используются специализированные инструменты, применяются специфические навыки мастеров, поэтому все работы пройдут максимально быстро. Для проверки работоспособности системы сотрудники используют новейшее диагностическое оборудование, которое позволяет выявить отклонения от нормы в течение нескольких минут.



Таким образом, установка механизмов кондиционирования и вентиляции – это ответственный процесс, который может осуществляться в городских квартирах, коттеджах, офисах, торговых центрах и других учреждениях.

Заказать грамотные монтажные работы можно в компании СТРОЙДИЗАЙН. Специалисты быстро установят кондиционер любой модели и предоставят на работы гарантию.

Для заказа достаточно позвонить по телефону +7 (495) 664-41-59: консультанты ответят на все вопросы клиента. Речь идет о вопросах по поводу стоимости монтажа, вопросов по поводу работы самих климатических установок, гарантийных обязательств и других моментах.

Стоит отметить, что сотрудники компании приедут на объект клиента в удобное время: сотрудничество с заказчиками осуществляется на взаимовыгодных условиях.
