Монтаж электроснабжения

Особенности монтажа внутренних систем электроснабжения

Как и любые комплексные работы, монтаж систем внутреннего электроснабжения осуществляется в несколько этапов. Как уже говорилось выше, особую роль играет процесс проектирования, который должен предусмотреть всевозможные детали и нюансы электромонтажных работ. В частности, проект должен предусмотреть, как будет расставлено электрооборудование по всему объекту, какова будет суммарная мощность всех потребителей электричества, какие материалы будут применяться при монтаже электрической системы, в какие группы потребителей необходимо объединить все устройства и приборы, какие защитные устройства наиболее оптимальны для системы и многое другое. В конце концов именно в строгом соответствии с проектом и будут выполняться все электромонтажные работы.

Первым этапом работ по созданию электрических систем внутреннего электроснабжения становится прокладка кабельных линий и трасс. Очень важно правильно подобрать кабель как с точки зрения его технических характеристик, так и с точки зрения пожарной и электрической безопасности. В зависимости от условий объекта работ и его особенностей выбирается способ прокладки проводов – закрытый или же открытый, что предусматривается ещё на стадии проектирования сетей электроснабжения.

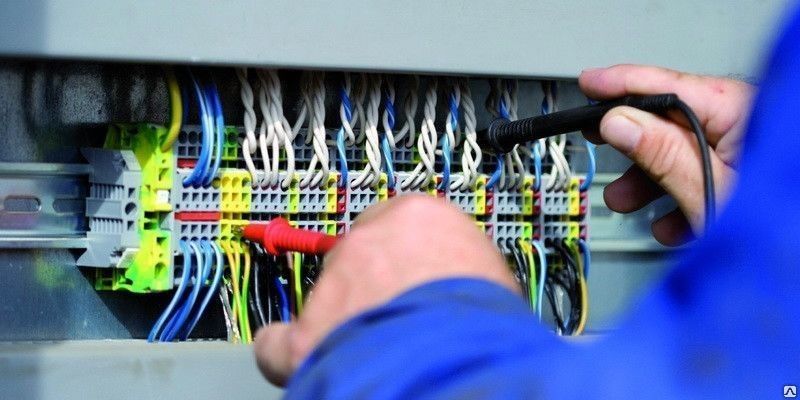

Далее опять же в соответствии с проектом происходит установка приборов освещения, а также выключателей и розеток. Здесь очень важно помимо обязательного соблюдения строительных стандартов и норм также придерживаться правил пожарной безопасности. Потом следует этап сборки различного щитового оборудования, необходимого для защиты от перегрузок в сети и грамотного распределения электричества между его потребителями. Количество, номинал и направленность щитов зависит от каждого конкретного объекта, его особенностей и функционального предназначения. После сборки щитов следует стадия их установки в специально оборудованных помещениях и последующее подключение к системе.

После обязательной стадии пуско-наладочных работ, в ходе которых смонтированная система проверяется на возможные ошибки и недочёты, заключается договор на поставку электроэнергии с энергопоставляющей компанией и запуск всей системы в эксплуатацию в штатном режиме работы.

Нюансы монтажа

Электромонтажные работы начинаются с планирования. Основной задачей при этом является нахождение рационального варианта осуществления монтажа. Сложный объем работ начинается с составления сетевого графика. В нем указывается перечень работ, которые необходимо выполнить, последовательность и продолжительность выполнения, их взаимосвязь. После утверждения сетевого графика, к работе приступают монтажники электрооборудования.

В случае осуществления работ по электроснабжению квартиры, частного дома, офиса или других объектов, в первую очередь изучается принципиальная схема. Далее закупают и доставляют к месту выполнения работ все необходимые компоненты системы, выбирается технология монтажа электрооборудования, необходимый инструмент и приборы контроля.

В квартире или частном доме бытовое оборудование подключается с учетом его энергопотребления. Кроме того, необходимо придерживаться таких основных правил:

• провода прокладываются только горизонтально и вертикально;
• счетчики электроэнергии, выключатели, розетки, коробки разветвительные и оборудование должны устанавливаться так, чтобы их легко было обслуживать;
• количество розеток должно быть не менее 1 на каждые 6 м2 помещения, в кухне –не менее 3 в независимости от ее площади;
• соединения и ответвления проводов должны монтироваться в соединительных и ответвительных коробках;
• для питания мощного электрооборудования выполняется отдельная линия.

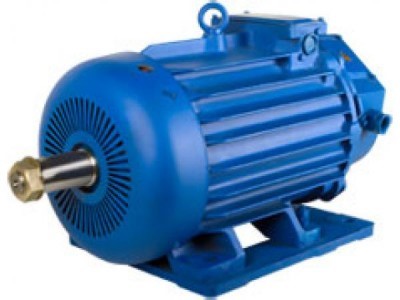

Технология монтажа электродвигателей

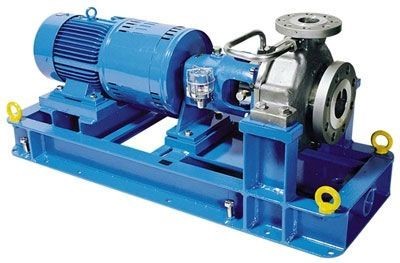

На место установки двигатель может поступать прямо с предприятия изготовителя, со склада и после проведения ремонтных работ. Устанавливаться он может на плиту стальную или чугунную, металлическую раму сварной конструкции, специальные салазки или кронштейн. Все эти элементы должны быть выверены по осям установки двигателя в горизонтальной плоскости и закреплены при помощи фундаментных болтов. Отверстия под них обычно выполняют при осуществлении строительных работ, если это предусмотрено рабочим проектом. В этом случае заблаговременно в необходимых местах оставляют пробки, изготовленные из дерева.

Если это не предусмотрено проектом, то выполняют вначале разметку, согласно монтажно-установочных размеров, которые указаны в инструкции компании производителя. Затем выполняют пробивку отверстий необходимого диаметра с помощью пневмо- или электромолотков. Также необходимо замерить высоту до оси вала двигателя, чтобы определиться с толщиной подкладки, устанавливаемой под лапы. Она не должна превышать 5 мм. Только так может быть обеспечена правильная центровка электродвигателя. От этого показателя зависит надежность работы изделия. В настоящее время центровку валов выполняют с помощью лазерных систем, что позволяет отцентрировать с большой степенью точности, что отразится на сроке эксплуатации.

При наличии клиноременной или ременной передачи у двигателей необходимым условием их правильной эксплуатации является соблюдение 2 факторов – параллельность валов и совпадение средних линий шкивов. Только при таких условиях ремень не будет соскакивать. Здесь необходимо с помощью выверочной линейки проверить расстояние между центрами валов и ширину шкивов. Линейка при этом должна касаться двух шкивов в 4 точках. Но такую выверку можно выполнять, когда расстояние между осями валов не превышает 1,5 м. При превышении этого размера для этого понадобится стальная струна и скобы, которые временно устанавливаются на шкивы. Выверка может осуществляться с применением тонкого шнура. Он натягивается между шкивами.

При разной ширине шкивов должно соблюдаться условие одинакового расстояния от средних линий шкивов до выверочной линейки, струны или шнурка.

После выверки электродвигатель надежно и прочно закрепляется к основанию болтами. Затем опять проверяют выверку – она не должна нарушаться.

Двигатели массой до 50 кг устанавливают вручную, выше этой цифры – с помощью грузоподъемных механизмов.

Перед монтажом электродвигателя необходимо замерить сопротивление изоляции. У изделий постоянного тока такой замер выполняют между якорем и катушками возбуждения, а также  проверяют сопротивление изоляции щеток, катушек возбуждения и якоря по отношению к корпусу.

У электродвигателя с короткозамкнутым ротором сопротивление изоляции измеряют обмоток статора к корпусу и по отношению друг к другу и к корпусу. Но это зависит от количества выведенных обмоток. Если их 3, то измеряют только по отношению к корпусу, если 6 – то добавляется измерение обмоток статора.

У изделий с фазным ротором измеряют еще 2 вида сопротивления изоляции:

1. между статором и ротором;
2. щеток по отношению к корпусу.

При соответствии результатов измерения нормам электродвигатели включаются в работу. Если имеются отклонения, то должна быть выполнена сушка изоляции обмоток.

После установки электродвигателя проводится его пуск в работу. По существующим регламентам изделия проверяются на приработку — мощные через 72 час. после пуска, остальные через 24 ÷ 48 час. Для этого выполняют техническую диагностику параметров вибрации и температуры соответствующими приборами (виброанализатором, тепловизором). Кроме того, контролируют параметры смазок и масел с использованием специальной мини лаборатории.

Монтаж силового электрооборудования

Силовое электрооборудование представляет собой низко- и высоковольтные устройства, линии и вспомогательные изделия, предназначенные для производства, трансформации, передачи, распределения и преобразования электрической энергии в необходимый вид энергии. По назначению силовые установки бывают бытовые и промышленные. Характеризуют их и по напряжению – до 1000 В и выше. Они могут быть стационарной установки и мобильные. По конструкции они могут быть комплектными и индивидуальными. По месту расположения – отдельно стоящие и встроенные.

Все они представляют при неумелом обращении опасность для человека. Их монтаж должен выполняться с учетом особых требований. Они могут монтироваться на существующих объектах, вновь строящихся, находящихся на ремонте. Монтаж силового электрооборудования должен выполняться только электромонтажниками, специализирующимися на конкретном виде монтажа. Перечень работ, осуществляемый ими довольно обширный:

1. монтаж силовых линий;
2. установка внутренних систем электроснабжения;
3. монтаж этажных и индивидуальных щитов, вводно-распределительных устройств, пунктов распределения;
4. монтаж изделий и оборудования электроосвещения в помещениях и на улице;
5. установка трансформаторных подстанций;
6. установка резервных источников питания;
7. подключение различного оборудования к электрическим сетям энергопередающих компаний.

Особенности демонтажа электрического оборудования

Работы, связанные с демонтированием электрического оборудования, относятся к повышенной степени опасности. Такие работы выполняют при поломке, выходе из строя изделий или при замене морально устаревшего оборудования на более современные образцы. Электромонтажник должен иметь допуск к работе под напряжением и с электрическим оборудованием. Он должен уметь пользоваться специальным оборудованием, инструментом и контрольно-измерительными приборами.

Работы выполняются в следующей последовательности:

1. отсоединяют изделие от источника питания;
2. отсоединяют от заземляющего контура;
3. снимают с основания, открутив элементы крепежа.

Технология демонтажа, как и монтажа, зависит от конструкции электрооборудования. Обычно указания по демонтажу электрооборудования указаны в инструкции по эксплуатации, которую производитель прикладывает к изделию, и которую предприятие или учреждение, должны хранить до списания с баланса.
