Диагностика и обследование систем вентиляции

• Нормативные документы
• Причины обращения за внеплановой диагностикой
• Диагностика приточной системы вентиляции
• Диагностика вытяжной системы вентиляции
• Диагностика приточно-вытяжной системы вентиляции
• Какие работы выполняют наши специалисты?

Вентиляция обеспечивает подачу свежего воздуха и удаления отработанного из помещений, поддерживая в них комфортный микроклимат. Для долгосрочной и надежной работы системы, а также для предотвращения ее неожиданного выхода из строя, необходимо регулярно производить диагностику систем вентиляции и плановое обслуживание, предупреждающее серьезные поломки оборудования.

Диагностика является основным и первоочередным мероприятием по обслуживанию вентиляционной системы. Именно своевременное обследование систем вентиляции является главной предупредительной мерой, позволяющей выявить повреждения, обнаружить неисправности и неполадки. Сервисное обследование позволяет убедиться в работоспособности всех узлов и агрегатов системы, свести на нет риск возникновения поломки, а в случае необходимости - вовремя произвести ремонтные работы.

Диагностика вентиляционных систем может быть осуществлена с целью:

• профилактическая диагностика, то есть для подтверждения соответствия (или не соответствия) данной вентиляционной системы действующим нормативно-техническим документам
• диагностика при наличии проблем в системе, целью которой является выяснение причины неполадки и ее последующее устранение

Диагностика вентиляции является обязательной планово-предупредительной работой, которая позволяет не только держать под контролем техническое состояние элементов климатической системы, но и позволяет избежать их неожиданного дорогостоящего ремонта или даже, в случае невозможности ремонта, покупки нового оборудования. С помощью диагностики поддерживается исправное функционирование и работа вентиляционной системы.

Общие правила проведения работ по испытанию и регулировке действующих систем вентилирования и кондиционирования прописаны в нормативных документах.

Нормативные документы

СанПиН 2.1.3.2630-10 «Санитарно-эпидемиологические требования к организациям, осуществляющим медицинскую деятельность»

СанПиН 2.6.1.1192-03 «Гигиенические требования к устройству и эксплуатации рентгеновских кабинетов, аппаратов и проведению рентгенологических исследований»

СанПиН 2.3.6.1066-01 «Санитарно-эпидемиологические требования к организациям торговли и обороту в них продовольственного сырья и пищевых продуктов»

СТО НОСТРОЙ 2.24.2-2011 «Инженерные сети зданий и сооружений внутренние. Вентиляция и кондиционирования. Испытания и наладка систем вентиляции и кондиционирования воздуха»

СНиП 3.05.01-85 «Внутренние санитарно-технические системы»

СНиП 23-03-2003 «Защита от шума»

СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»


Частота диагностических мероприятий определяется классом помещения. Для большинства помещений периодичность проведения плановой проверки составляет:

• не реже одного раза в год для местной вытяжной и приточной системы вентилирования;
• для общеобменной или естественной вентиляционной системы, работа которых является более надежной и стабильной, не реже одного раза в три года
• с помещениях с выделением вредных веществ проверку вентиляции следует осуществлять не менее одного раза в месяц

Причины обращения за внеплановой диагностикой

• Система вентиляции не работает или работает некорректно
• Появились запахи гари из воздуховодов
• Перестал работать подогрев/охлаждение воздуха
• На пульте управления или контроллере появилась ошибка и оборудование перешло в режим аварии
• Во время работы вентиляционной системы издаются посторонние шумы
• В процессе работы системы появилась вибрация
• Снизилась производительность системы
• Вентиляция или ее отдельные элементы не включаются/выключаются
• Прекратилась подача/забор воздуха

При наличии хотя бы одного из вышеперечисленных признаков необходимо провести диагностирование вентиляционной системы с целью выявления причины неполадки. Впоследствии производится ремонт вентиляции, замена каких-либо элементов, замена компонентов оборудования, отладка и запуск в работу.

Диагностика осуществляется квалифицированными специалистами с использованием специализированного оборудования. После выполнения всех необходимых сервисных работ (проводятся согласно утвержденному техническому заданию) компания-исполнитель выдает заказчику акт обследования системы вентиляции.

Акт обследования вентиляционной системы содержит наименование, назначение и расположение вентиляционной системы; оценку общего технического состояния вентсистемы, производительности системы и ее сравнение с производительностью, соответствующей заявленному проекту. Также в данном документе указаны результаты проверки с перечислением неисправностей конкретных элементов; а также заключение, на основании которого делается вывод о том, отвечает ли вентиляция требованиям СНиПа, допускается ли система в эксплуатацию. Образец акта диагностики системы вентиляции представлен на фото.

Диагностика вентиляционной системы включает:

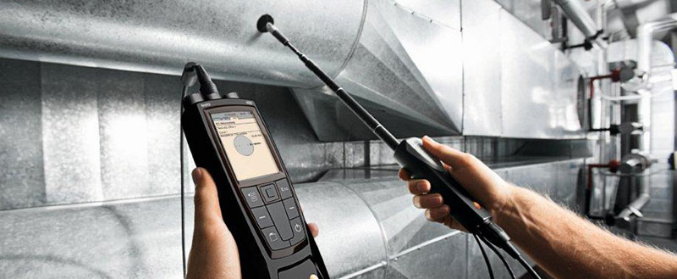

• Анализ воздуха (по химическим показателям, по наличию загрязняющих веществ, взвеси, пыли) на входе и выходе вентиляционной системы, а также на ее отдельных участках.
• Определение перепада между давлением в помещении и за его пределами.
• Измерение температурного режима помещения
• Обследование воздуховодов и вентиляционных фильтров.
• Проверка целостности системы
• Диагностика герметичности вентиляционных коробов, диффузоров, патрубков в местах их соединения с блоками
• Проверка вентиляционных каналов на проходимость
• Проверка технического состояния оборудования:

1. Осмотр теплообменных аппаратов
2. Диагностика теплоизоляции воздуховодов
3. Инспектирование вентиляторов и электродвигателей
4. Тестирование устройств электроснабжения, автоматизации и управления.
5. Сравнение рабочих показателей системы с нормативными.
6. Оценка риска возникновения аварийной ситуации.
7. Составление акта о результатах диагностики.
8. Объем и содержание диагностических работ определяется типом вентиляции: приточная, вытяжная или приточно-вытяжная система.

Диагностика приточной системы вентиляции

Основная задача приточной системы вентилирования заключается в подаче свежего уличного воздуха, прошедшего очистку от загрязнений и пыли, в помещение. Главное - обеспечение требуемого проектной документацией расхода воздуха в помещении; эффективная очистка подаваемого уличного воздуха.

Характерные неисправности приточной вентиляционной системы:

• Потеря производительности
• Нарушение работы оборудования (вентиляторы, калорифиеры, электрические заслонки, автоматика)
• Появление неприятных запахов
• Загрязненность фильтров

Диагностика вытяжной системы вентиляции

Назначением вытяжной системы является удаление отработанного (загрязненного) воздуха из помещения.

Основные неисправности:

• падение производительности, т.е. создаваемого принудительного оттока воздуха
• выход из строя вытяжных вентиляторов или частотных регуляторов мощности

Диагностика приточно-вытяжной системы вентиляции

Приточно-вытяжная система должна одновременно обеспечивать подачу свежего и забор отработанного воздуха в помещении. Помимо перечисленных выше неисправностей диагностика приточно-вытяжной системы необходима, если:

• Любое из возможных нарушений приточной и вытяжной вентиляции
• Загрязненность теплообменников-рекуператоров или поломка
• Нарушение в работе системы рециркуляции воздуха

В период использования в вентиляционной системе любого помещения происходит накопление различного рода загрязнений: пыль, мусор, жир, грибковые и бактериальные микроорганизмы. Перемещаясь вместе с воздушным потоком по системе воздуховодов, они попадают в обслуживаемое данной вентиляцией помещение, что может нанести урон здоровью человека, произвести инфицирование. Поэтому наряду с техническим контролем работы вентиляционной системы необходимо осуществлять своевременное санитарно-эпидемиологическое обследование вентиляции.

Санитарно-эпидемиологическое обследование вентиляции подразумевает проведение следующих мероприятий:

1. Взятие смывов из системы вентиляции (кондиционирования) для проведения микробиологического лабораторного анализа на наличие патогенной микрофлоры.
2. Взятие смывов осуществляется с помощью стерильного ватного тампона, размещенного на металлической или стеклянной палочке, вмонтированной в пробирку.
3. Оценка степени загрязнения поверхности воздуховодов и других элементов вентиляционной системы различными отложениями (визуальный осмотр с последующей фотофиксацией)
4. Оценка эффективности ранее проведенных дезинфицирующих и очистных работ
5. Анализ результатов исследования

На основании проведенного санитарно-эпидемиологического обследования экспертной комиссией принимается решение о необходимости организации мероприятий по очистке воздуховодов и других элементов системы от органического и неорганического налета, а также о необходимости проведения дезинфекции вентиляционной системы.

Система вентиляции требует дезинфекции и очистки, если на поверхностях воздухопроводов и воздухораспределителей было обнаружено явное загрязнение, а также если по результатам лабораторного исследования во взятой с поверхности пробы были выявлены вредоносные бактерии.

Результаты обследования вентиляции фиксируются в «Акте санитарно-эпидемиологического обследования системы вентиляции и кондиционирования воздуха объекта».

К сожалению, достоверно определить профессиональный уровень организации-исполнителя Заказчику довольно трудно. При этом решающим фактором при выборе зачастую становится цена реализации проекта. Увы, все это часто приводит к тому, что Заказчик пытаясь сэкономить, нанимает проектную компанию, предложившую самую низкую цену. В результате смонтированная система вентиляции или кондиционирования может иметь ряд существенных упущений, в результате которых обеспечение требуемых параметров для комфортного нахождения в помещениях людей становится принципиально невозможным: дисбаланс циркуляции воздуха, ошибки при подборе оборудования, недостаточная мощность вентиляционных агрегатов и холодопроизводительности систем кондиционирования, повышенный уровень шума и т.д.

Для выявления ошибок, допущенных при выполнении строительно-монтажных работ, необходимо провести обследование смонтированной системы вентиляции и кондиционирования на предмет оценки технического состояния системы, её соответствия существующему проекту, а так же действующим нормам, правилам, инструкциям и государственным стандартам. По окончанию выполнения работ Заказчику предоставляется Акт технического обследования систем вентиляции и кондиционирования.

Компания "СТРОЙДИЗАЙН" имеет обширный опыт выполнения подобных работ. Специалисты нашей компании с готовностью помогут Вам на любом этапе строительства, правильно и качественно выполнят весь необходимый перечень работ в сжатые сроки.

Какие работы выполняют наши специалисты?

Наша команда высококвалифицированных специалистов, осуществляя обследование вентиляционных систем, проверяет следующие ее компоненты, по возможности модернизируя их.

Обследуя техническое состояние вентиляционной системы, специалисты могут обнаружить и устранить следующие дефекты:

• нарушение целостности все системы (демонтаж, уменьшение габаритов и т.д.);
• негерметичность и нарушение целостности коробов и шакт;
• негерметичность патрубков, в местах, где они соединяются с вентиляционными блоками;
• несоответствие сечения воздуховодов и воздухораспределителей;
• нарушение герметичности оголовков диффузоров;
• механические повреждения вентиляции;
• повреждения приборов автоматизации;
• неисправность приточно-вытяжной системы;
• точное измерение существующих объемов вытяжки;
• проверка каналов на проходимость.

При обследовании системы вентиляции также производится осмотр состояния вытяжных шахт, воздухоприемных решеток и коробов, в особых случаях выполняется их реконструкция. На основании полученных сведений наши специалисты составят акт о проверке системы.
