Датчики и сервоприводы автоматического управления вентиляции

Датчики и сервоприводы автоматического управления вентиляции
Отправьте заявку на email manager@promklimat.ru или позвоните по телефону +7 (495) 664-41-59, и наш инженер подготовит вам наше коммерческое предложение.

Датчики

Датчики температуры могут быть комнатного и наружного (атмосферного) исполнения; накладными на трубопровод (для контроля температуры поверхности трубопровода) или канальными (для измерения температуры воздуха в воздуховоде). Монтаж накладных датчиков производится непосредственно на поверхности трубы, обеспечивая как можно лучший тепловой контакт. Канальные датчики монтируются перпендикулярно направлению потока воздуха в воздуховоде. Датчики комнатного исполнения монтируются на высоте 1,5 м. от пола, в нейтральном относительно источников тепла и холода месте. Монтаж атмосферных датчиков осуществляется вблизи одного из углов здания, на 2/3 его высоты, на подветренной стороне.

Датчики влажности бывают двух исполнений – комнатного и канального. Они представляют собой блок с электронным прибором, измеряющим относительную влажность, и преобразующий данные в электронный сигнал. Датчик влажности необходимо монтировать в месте с постоянной скоростью движения и температурой воздуха. Желательно что бы он располагался вдали от отопительных приборов, вентиляционных струй, открывающихся окон и что бы на него не попадали прямые солнечные лучи. Крайне не желателен монтаж датчиков в агрессивной и загрязненной среде.

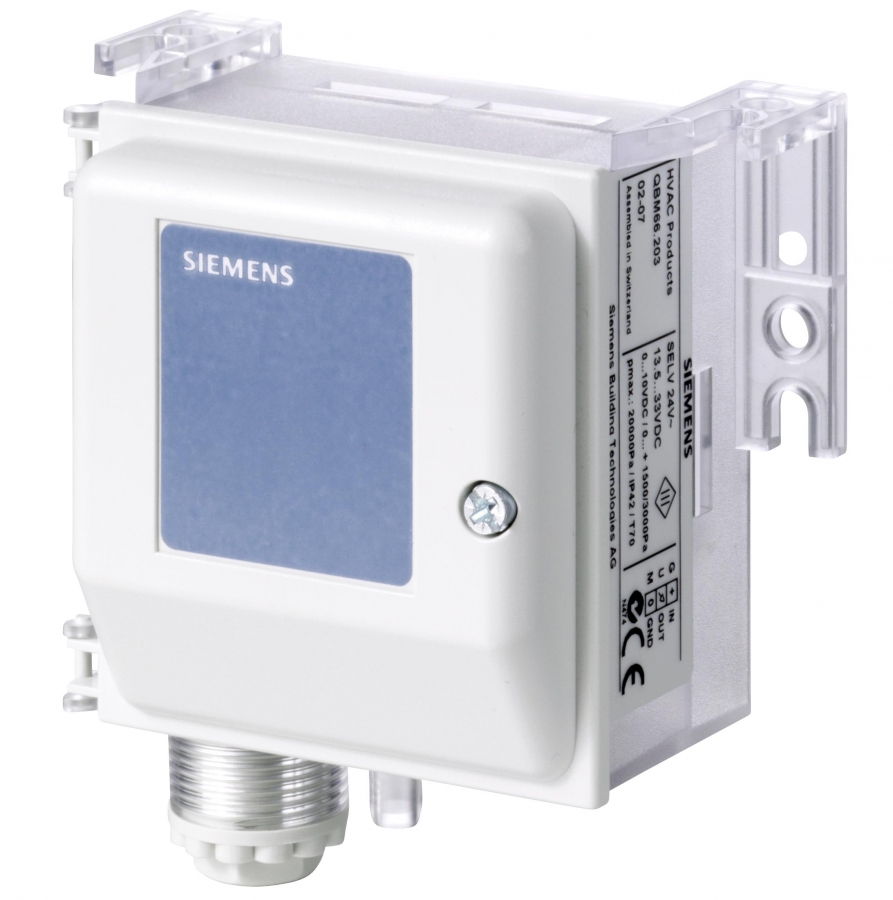

Датчики давления подразделяются на реле давления и аналоговые датчики давления. И те и другие могут измерять давление как в одной точке, так и разность давлений в двух точках. Выбранное для монтажа датчика места не должно подвергаться вибрациям. Расположение датчика в пространстве необходимо выполнить в соответствии с техническим паспортом.

Датчики потока измеряют скорость движения жидкости или газа в трубопроводе или воздуховоде. Измеренный сигнал преобразуется в электрический, а затем в вычислительном блоке рассчитывается расход жидкости или газа с учетом сечения канала.

Сервоприводы

Подобные устройства и механизмы оснащены датчиком, который отслеживает определенный параметр, например усилие, положение или скорость, а также управляющий блок в виде электронного устройства. Задачей этого устройства является поддержание необходимых параметров в автоматическом режиме во время функционирования устройства, в зависимости от вида поступающего сигнала от датчика в определенные периоды времени.

Основные элементы автоматики, применяемые в современных системах вентиляции: датчики, регуляторы, и исполнительные механизмы. Для четкой работы климатического оборудования, необходим точный подбор датчиков, от их правильного размещения в системе, и точности показателей зависит все регулировки автоматики систем вентиляции.

При помощи датчиков можно получать информацию о состоянии необходимого объекта по различным параметрам (температуре, давлению, влажности и пр.) и контролировать его, в случае малейшего сбоя системы. Подбирать датчики необходимо строго в соответствии с условиями той или иной вентиляции (условия эксплуатации, диапазон и степень точности измерений и т.д.).

Устройство и работа

От обычного электродвигателя сервопривод отличается тем, что можно задать точное положение вала в градусах. Сервоприводы – это любые механические приводы, которые включают в себя датчик некоторого параметра и блок управления, который способен автоматически поддерживать требуемые параметры, соответствующие определенным внешним значениям.

Servoprivody ustroistvo
1 — Шестерни редуктора
2 — Выходной вал
3 — Подшипник
4 — Нижняя втулка
5 — Потенциометр
6 — Плата управления
7 — Винт корпуса
8 — Электродвигатель постоянного тока
9 — Шестерня электродвигателя

Для преобразования электрической энергии в механическое движение, необходим электродвигатель. Приводом является редуктор с электродвигателем. Редуктор требуется для снижения скорости двигателя, так как скорость слишком большая для применения. Редуктор состоит из корпуса, в котором расположены валы с шестернями, способными преобразовывать и передавать крутящий момент.

Servoprivody foto 1

Путем запуска и останова электродвигателя можно приводить в движение выходной вал редуктора, который связан с шестерней сервопривода. К валу можно присоединять устройство или механизм, которым требуется управлять. Кроме этого для контроля положения вала требуется наличие датчика обратной связи. Этот датчик может преобразовать угол поворота снова в сигнал электрического тока.

Такой датчик получил название энкодера. В качестве энкодера может применяться потенциометр. Если бегунок потенциометра поворачивать, то будет изменяться его сопротивление. Значение этого сопротивления прямо пропорционально зависит от угла поворота потенциометра. Таким образом, есть возможность добиться установки определенного положения механизма.

Кроме выше названного потенциометра, редуктора и электродвигателя, сервоприводы оснащены электронной платой, которая обрабатывает поступающий сигнал внешнего значения параметра от потенциометра, сравнивает, и в соответствии с результатом сравнения запускает или останавливает электродвигатель. Другими словами эта электронная начинка отвечает за поддержку отрицательной обратной связи.

Подключение сервопривода осуществляется тремя проводниками, два из которых подают питание напряжением электродвигателя, а по третьему проводнику поступает сигнал управления, с помощью которого выполняется установка положения вала двигателя.

Кроме электродвигателя, играть роль привода может и другой механизм, например пневматический цилиндр со штоком. В качестве датчика обратной связи применяют также датчики поворота угла, либо датчик Холла. Управляющий блок является сервоусилителем, частотным преобразователем, индивидуальным инвертором. Он может содержать также и датчик сигнала управления.

При необходимости создания плавного торможения или разгона для предотвращения чрезмерных динамических нагрузок двигателя, выполняют схемы более сложных микроконтроллеров управления, которые могут контролировать позицию рабочего элемента намного точнее. Подобным образом выполнено устройство привода установки позиции головок в компьютерных жестких дисках.

Виды сервоприводов

При необходимости создания управления несколькими группами сервоприводов используют контроллеры с ЧПУ, которые собраны на схемах программируемых логических контроллеров. Такие сервоприводы способны обеспечить крутящий момент 50 Н*м, мощностью до 15 киловатт.

Синхронные способны задать скорость вращения электродвигателя с большой точностью, так же как ускорение и угол поворота. Синхронные виды приводов могут быстро достигать номинальной скорости вращения.

Асинхронные способны точно выдерживать скорость даже на очень низких оборотах.

Сервоприводы принципиально разделяют на электромеханические и электрогидромеханические. Электромеханические приводы состоят из редуктора и электродвигателя. Но их быстродействие оказывается намного меньше. В электрогидромеханических приводах движение создается путем движения поршня в цилиндре, вследствие чего быстродействие оказывается на очень высоком уровне.

Характеристики сервоприводов

Рассмотрим основные параметры, которые характеризуют приводы.

 Servoprivody foto 2

Преимущества

  1. Легкость и простота установки конструкции.
  2. Безотказность и надежность, что важно для ответственных устройств.
  3. Не создают шума при эксплуатации.
  4. Точность и плавность передвижений достигается даже на малых скоростях. В зависимости от поставленной задачи разрешающая способность может настраиваться работником.

Недостатки

  1. Сложность в настройке.
  2. Повышенная стоимость.

Применение

Сервоприводы в настоящее время используются достаточно широко. Так, например, они применяются в различных точных приборах, промышленных роботах, автоматах по производству печатных плат, станках с программным управлением, различные клапаны и задвижки.

Наиболее популярными стали быстродействующие приводы в авиамодельном деле. Серводвигатели имеют достоинство в эффективности расхода электрической энергии, а также равномерного движения.



В начале появления серводвигателей использовались коллекторные трехполюсные моторы с обмотками на роторе, и с постоянными магнитами на статоре. Кроме этого, в конструкции двигателя был узел с коллектором и щетками. Далее, по мере технического прогресса число обмоток двигателя увеличилось до пяти, а момент вращения возрос, так же как и скорость разгона.

Следующим этапом развития серводвигателей было расположение обмоток снаружи магнитов. Этим снизили массу ротора, уменьшили время разгона. При этом стоимость двигателя увеличилась. В результате дальнейшего проектирования серводвигателей было решено отказаться от наличия коллектора в устройстве двигателя. Стали применяться двигатели с постоянными магнитами ротора. Мотор стал без щеток, эффективность его возросла вследствие увеличения крутящего момента, скорости и ускорения.

В последнее время наиболее популярными стали сервомоторы, работающие от программируемого контроллера (Ардуино). Вследствие этого открылись большие возможности для проектирования точных станков, роботостроения, авиастроения (квадрокоптеры).

Так как приводы с моторами без коллекторов обладают высокими функциональными характеристиками, точным управлением, повышенной эффективностью, они часто применяются в промышленном оборудовании, бытовой технике (мощные пылесосы с фильтрами), и даже в детских игрушках.
